Beschreibung

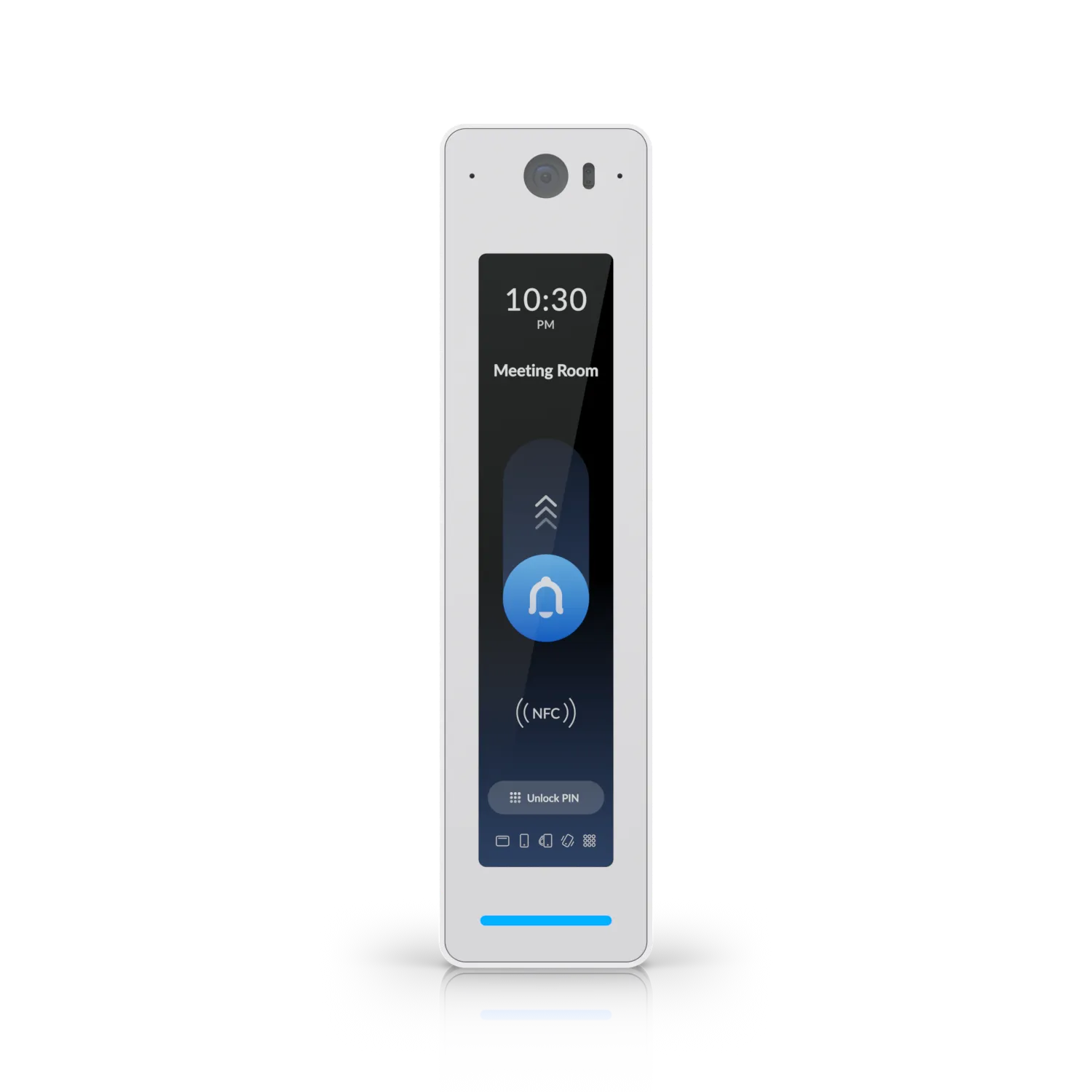

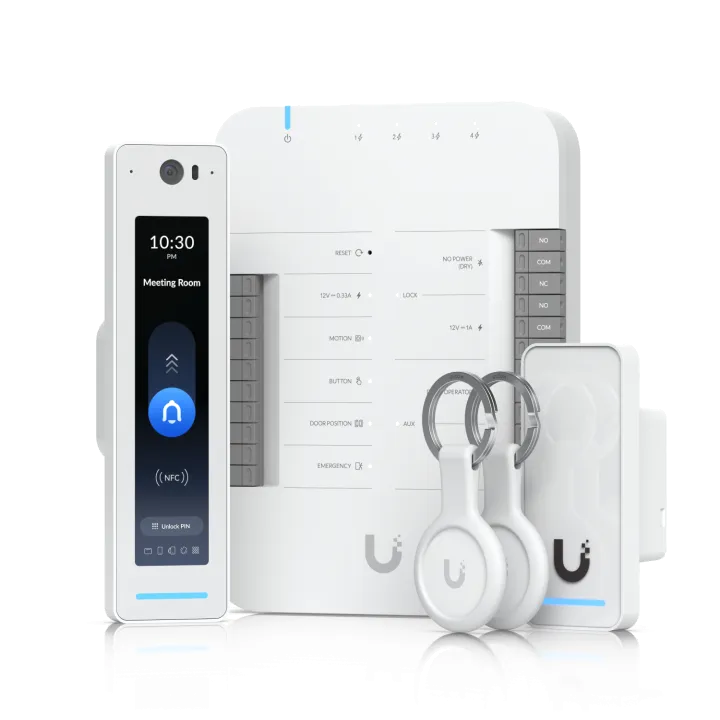

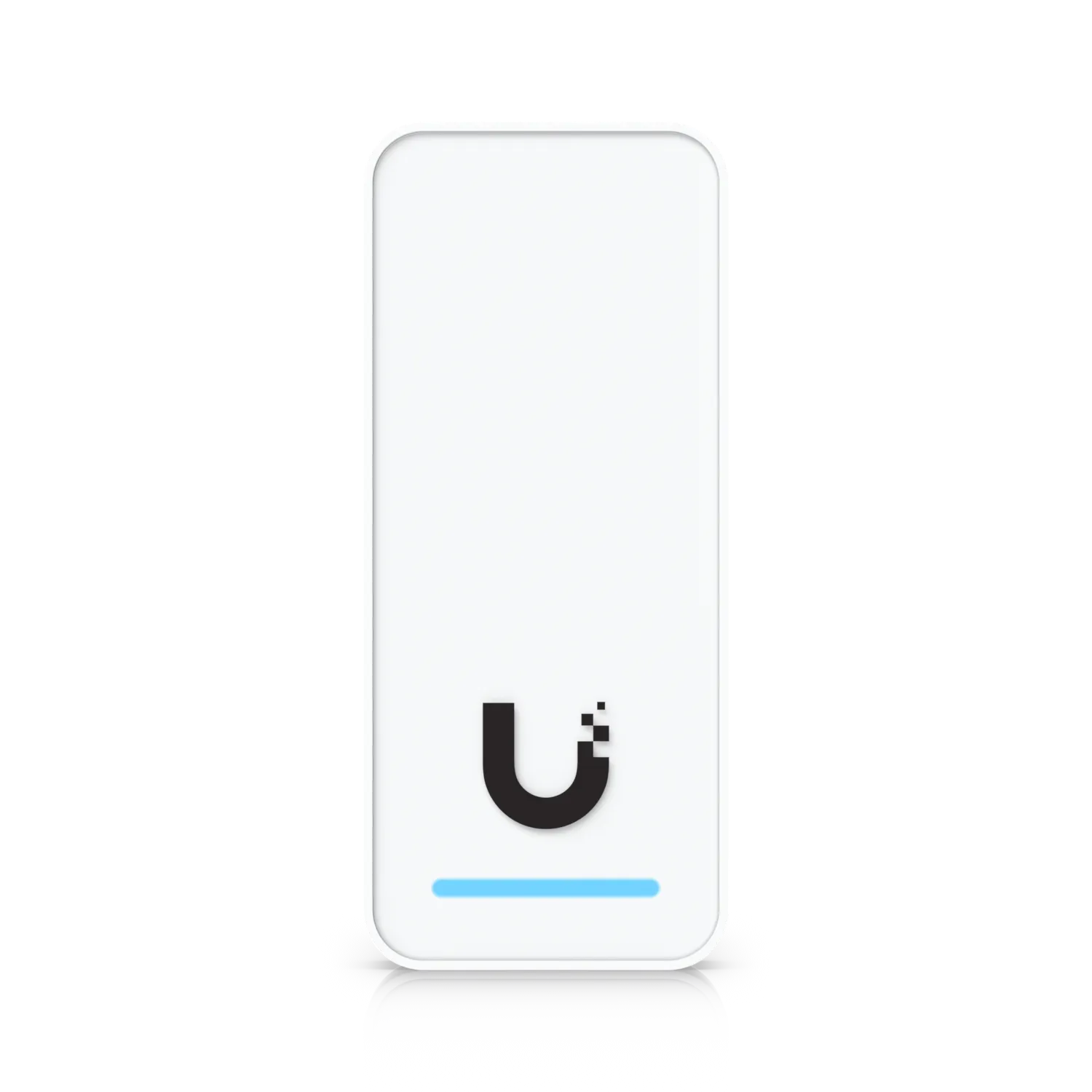

Starter-Kit, das mit zwei Lesegeräten und Apple Touch Pass-Unterstützung eine vollständige Ein- und Ausgangskontrolle für eine einzelne Tür bietet. Highlights: (1) Door Hub (1) G3 Reader Pro (1) G3-Reader für Türausgang oder Eingang für eine zusätzliche Tür (zweiter Hub erforderlich) (2) Taschen-Schlüsselanhänger Technische Daten: UA-Hub-Tür Mechanisch Maße 174,9 x 126 x 32,9 mm (6,9 x 5 x 1,3 Zoll) Gewicht 363 g (12,8 oz) Gehäusematerial Polycarbonat Montagematerial Polycarbonat Hardware Netzwerkschnittstelle (5) 10/100/1000 Base-T Leistungsmethode PoE++ UL 294 Leistungsbegrenztes Netzteil der Klasse 2 UL 60950-1/62368-1 LPS/PS2 Netzteil Max. Stromverbrauch Ohne PoE-Ausgang: 30W Mit PoE-Ausgang: 50W PoE-Eingang 50 V Gleichstrom, 1 A PoE-Ausgang PoE-Passthrough, (4) PoE, 50 V DC, insgesamt 20 W LEDs Weiß/Blau (Mehr erfahren) Taste (1) Werksreset Digitaler Eingang Austrittsaufforderung/Eintrittsaufforderung/Fernentriegelung/Türpositionssensor Trockenes Ausgangsrelais Sperren: 30 V DC, 1 A Aux: 30 V DC, 1 A Gespeistes Ausgangsrelais Schloss: 12 V DC, 1 A Aux: 12 V DC, 0,33 A 12 V DC, 0,33 A Betriebsumgebung Nur für den Innenbereich geeignet. Umgebungstemperatur im Betrieb 0 bis 40 °C (32 bis 104 °F) Luftfeuchtigkeit bei Betrieb 5 bis 95 % nicht kondensierend UL 294-Niveau Zerstörerischer Angriff: Level I Leitungssicherheit: Level I Ausdauer: Level I Standby-Leistung: Level I UL 294-Erklärung Die Einhaltung der IEEE 802.3-Spezifikationen (at oder af) wurde im Rahmen von UL 294 nicht überprüft. Die Ausrüstung soll dem Abschnitt des National Electrical Code, ANSI/NFPA 70, Artikel 725.121, Stromquellen für Stromkreise der Klasse 2 und 3, entsprechen. CAN/ULC-60839-11-1-Qualität Note: 1 Zertifizierungen CE, FCC, IC, UL 294, CAN/ULC-60839-11-1 Informationen zur Verdrahtung Anforderungen an den Leitungsquerschnitt (AWG) Gesamtlänge bis zum Gerät Ausgangslaststrom bei 12 V DC 100 mA 250 mA 500 mA 1A 6,1 m (20 Fuß) 22 22 22 18 15,2 m (50 Fuß) 22 22 22 18 30,5 m (100 Fuß) 22 22 18 18 UACC-Kabel-Türschloss-Relais (18 AWG) wird empfohlen. Anforderungen an die PoE-Verkabelung Der minimal zulässige Leiterdurchmesser für die Verbindung zwischen PSE oder Power Injector und PD beträgt 24 AWG (0,21 mm2 ) für Horizontal- oder Steigkabel. UA-G3-Pro Mechanisch Maße 160 x 40,4 x 40,55 mm (6,3 x 1,59 x 1,6 Zoll) Gewicht 136 g (4,8 oz) Gehäusematerial Polycarbonat, Glas Montagematerial Aluminiumlegierung Montage Wandhalterung (im Lieferumfang enthalten) Gangbox-Halterung (im Lieferumfang enthalten) Winkelhalterung (optional ) Anschlussdose (optional) Wetterfestigkeit IP55 Hardware Netzwerkschnittstelle (1) GbE RJ45-Anschluss Konnektivität BLE 4.2 NFC Leistungsmethode PoE UL 294 Leistungsbegrenztes Netzteil der Klasse 2 UL 60950-1/62368-1 LPS/PS2 Netzteil Unterstützter Spannungsbereich 48 V Gleichstrom Max. Stromverbrauch 6W ESD/EMP-Schutz Luft: ±15kV, Kontakt: ±8kV Sensor Näherungssensor Blickwinkel der Kamera H: 96,67°, V: 123,15°, T: 153,11° Mikrofon Ja Lautsprecher (1) 4 Ohm, 1,5 W LEDs R/G/B/W/Bernstein- Blitz Taste (1) Werksreset NFC-Frequenz 13,56 MHz NFC-Lesereichweite < 30 mm NFC-Technologie ISO/IEC 14443A / 14443B / 15693 / 18092 (Ecma 340) MIFARE Classic / MIFARE DESFIRE Sony FeliCa™ (nur ID) NFC-Forum-Tags T1T, T2T, T3T, T4T und T5T ECP 2.0 Betriebsumgebung Außenbereich Umgebungstemperatur im Betrieb Gerät: -30 bis 45 °C (-22 bis 113 °F) Anzeige:* -10 bis 45 °C (14 bis 113 °F)*Die Anzeige wird ausgeschaltet, wenn die Umgebungstemperatur über/unter der Betriebstemperatur der Anzeige liegt, andere Funktionen bleiben jedoch funktionsfähig. (Gültig ab Firmware v1.3.28) Luftfeuchtigkeit bei Betrieb 5 bis 90 % nicht kondensierend Softwareinformationen Die Softwareversion eines Produkts kann unter https://unifi.ui.com überprüft werden. UL 294-Niveau Zerstörerischer Angriff: Level I Leitungssicherheit: Level I Ausdauer: Level I Standby-Leistung: Level I UL 294-Erklärung Die Einhaltung der IEEE 802.3-Spezifikationen wurde im Rahmen von UL 294 nicht überprüft. Die Ausrüstung soll dem Abschnitt des National Electrical Code, ANSI/NFPA 70, Artikel 725.121, Stromquellen für Stromkreise der Klasse 2 und 3, entsprechen. Anforderungen an die PoE-Verkabelung Die empfohlene Mindestleistungskategorie ist Kabel 5e. Die verwendete Leistungskategorie sollte der am Installationsort erforderlichen Übertragungsgeschwindigkeit entsprechen. Der Mindestleiterquerschnitt für die Verbindung zwischen PSE oder Power Injector und PD beträgt 26 AWG (0,13 mm2 ) für Patchkabel 24 AWG (0,21 mm2 ) für horizontale oder Steigkabel. CAN/ULC-60839-11-1-Qualität Notenzuordnung: I Zertifizierungen CE, FCC, IC, UL 294, CAN/ULC-60839-11-1 LED System Dauerhaft blau: Übernommen/Gerät ist bereit Dauerhaft weiß: Übernahme steht aus Blinkend weiß/blau: Firmware wird aktualisiert Stroboskopisch rot: Notfallsperre Dauerhaft orange: Anzeige über- oder unterschrittene Betriebstemperatur UA-G3 Mechanisch Maße 93 x 40 x 36,5 mm (3,7 x 1,6 x 1,4 Zoll) Gewicht 82 g (2,9 oz) Gehäusematerial Polycarbonat, Glas Montagematerial Aluminiumlegierung Montage In der Wand, Verteilerdose Wetterfestigkeit IP55 Hardware Netzwerkschnittstelle (1) 10/100 MbE RJ45-Anschluss Konnektivität BLE 4.1 NFC Leistungsmethode PoE UL 294 Leistungsbegrenztes Netzteil der Klasse 2 UL 60950-1/62368-1 LPS/PS2 Netzteil Unterstützter Spannungsbereich 48 V Gleichstrom Max. Stromverbrauch 5 W ESD/EMP-Schutz Luft: ±15kV, Kontakt: ±8kV Sensoren Näherungssensor Lautsprecher (1) 8 Ohm, 0,7W LEDs Durchgängig weiß: Übernahme ausstehend Durchgängig blau: Übernommen Abwechselnd weiß/blau: Firmware-Aktualisierung Blinkend rot: Notfall- Sperre Durchgängig grün: Notevakuierung (2) Schnell blau blinkend: NFC-Anmeldeinformationen authentifiziert (2) Schnell rot blinkend: Authentifizierung der NFC-Anmeldeinformationen fehlgeschlagen Blau atmend: Bereit zur Registrierung der NFC-Karten Taste (1) Werksreset NFC-Frequenz 13,56 MHz NFC-Lesereichweite < 30 mm NFC-Technologie ISO/IEC 14443A / 14443B / 15693 / 18092 (Ecma 340) MIFARE Classic / MIFARE DESFIRE Sony FeliCa™ (nur ID) NFC-Forum-Tags T1T, T2T, T3T, T4T und T5T ECP 2.0 Betriebsumgebung Außenbereich Umgebungstemperatur im Betrieb -30 bis 45 °C (-22 bis 113 °F) Luftfeuchtigkeit bei Betrieb 5 bis 90 % nicht kondensierend Softwareinformationen Die Softwareversion eines Produkts kann unter https://unifi.ui.com überprüft werden. UL 294-Niveau Zerstörerischer Angriff: Level I Leitungssicherheit: Level I Ausdauer: Level I Standby-Leistung: Level I UL 294-Erklärung Die Einhaltung der IEEE 802.3-Spezifikationen wurde im Rahmen von UL 294 nicht überprüft. Die Ausrüstung soll dem Abschnitt des National Electrical Code, ANSI/NFPA 70, Artikel 725.121, Stromquellen für Stromkreise der Klasse 2 und 3, entsprechen. Anforderungen an die PoE-Verkabelung Die empfohlene Mindestleistungskategorie ist Kabel 5e. Die verwendete Leistungskategorie sollte der am Installationsort erforderlichen Übertragungsgeschwindigkeit entsprechen. Der Mindestleiterquerschnitt für die Verbindung zwischen PSE oder Power Injector und PD beträgt 26 AWG (0,13 mm2 ) für Patchkabel 24 AWG (0,21 mm2 ) für horizontale oder Steigkabel. CAN/ULC-60839-11-1-Qualität Notenzuordnung: I Zertifizierungen CE, FCC, IC, UL 294, CAN/ULC-60839-11-1 UA- Taschenmechanik Maße 84 x 39 x 7,4 mm (3,3 x 1,5 x 0,3 Zoll) Gewicht 16 g (0,56 oz) Gehäusematerial Polycarbonat, Edelstahl, Silikonkautschuk Wetterfestigkeit IP54 Hardware NFC-Frequenz 13,56 MHz NFC-Technologie ISO/IEC 14443 Typ A MIFARE DESFire EV3 4K UniFi Access Proprietäres Sicherheitsprotokoll Umgebungstemperatur im Betrieb -10 bis 45 °C (14 bis 113 °F) Luftfeuchtigkeit bei Betrieb 10 bis 90 % nicht kondensierend Zertifizierung CE
