Beschreibung

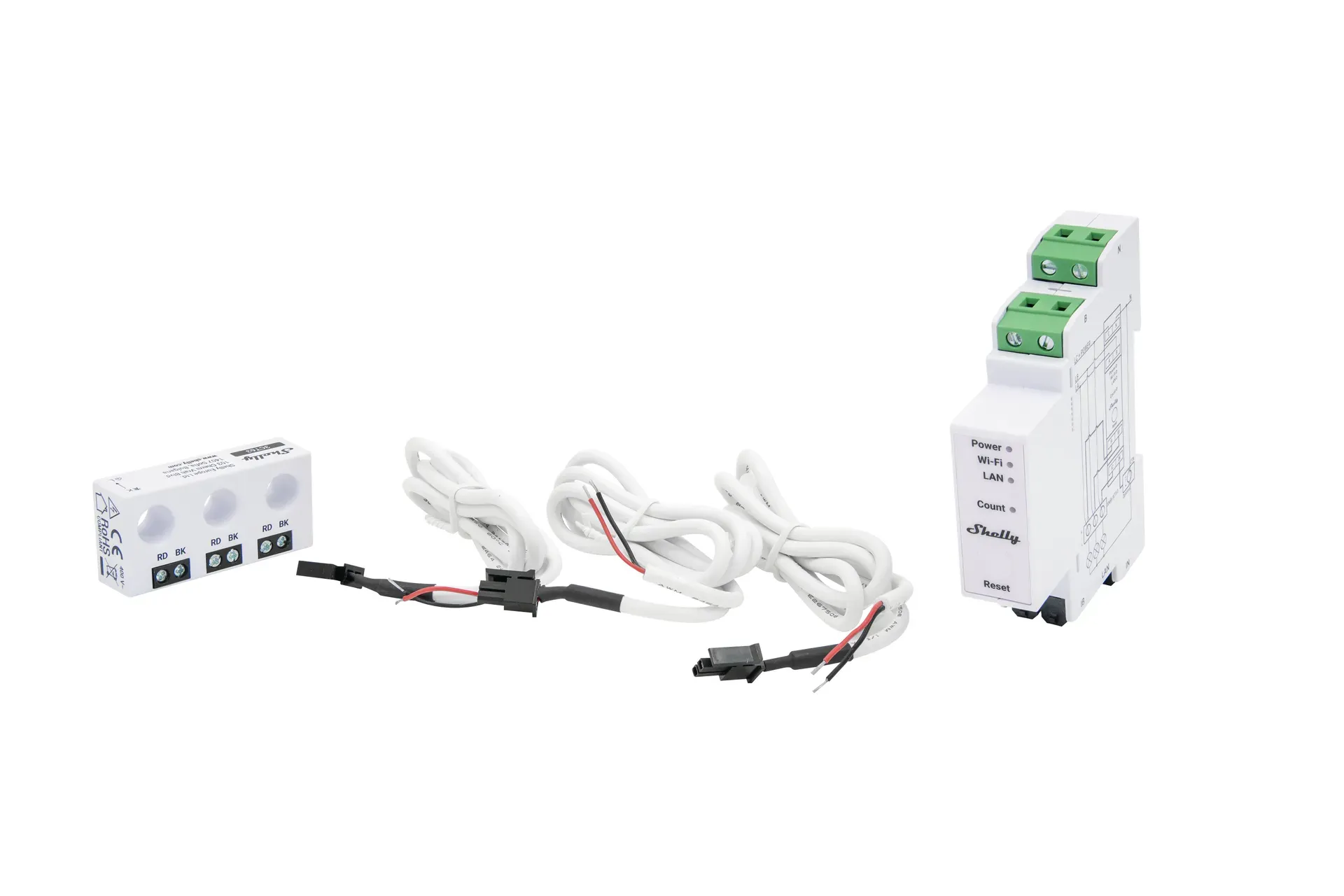

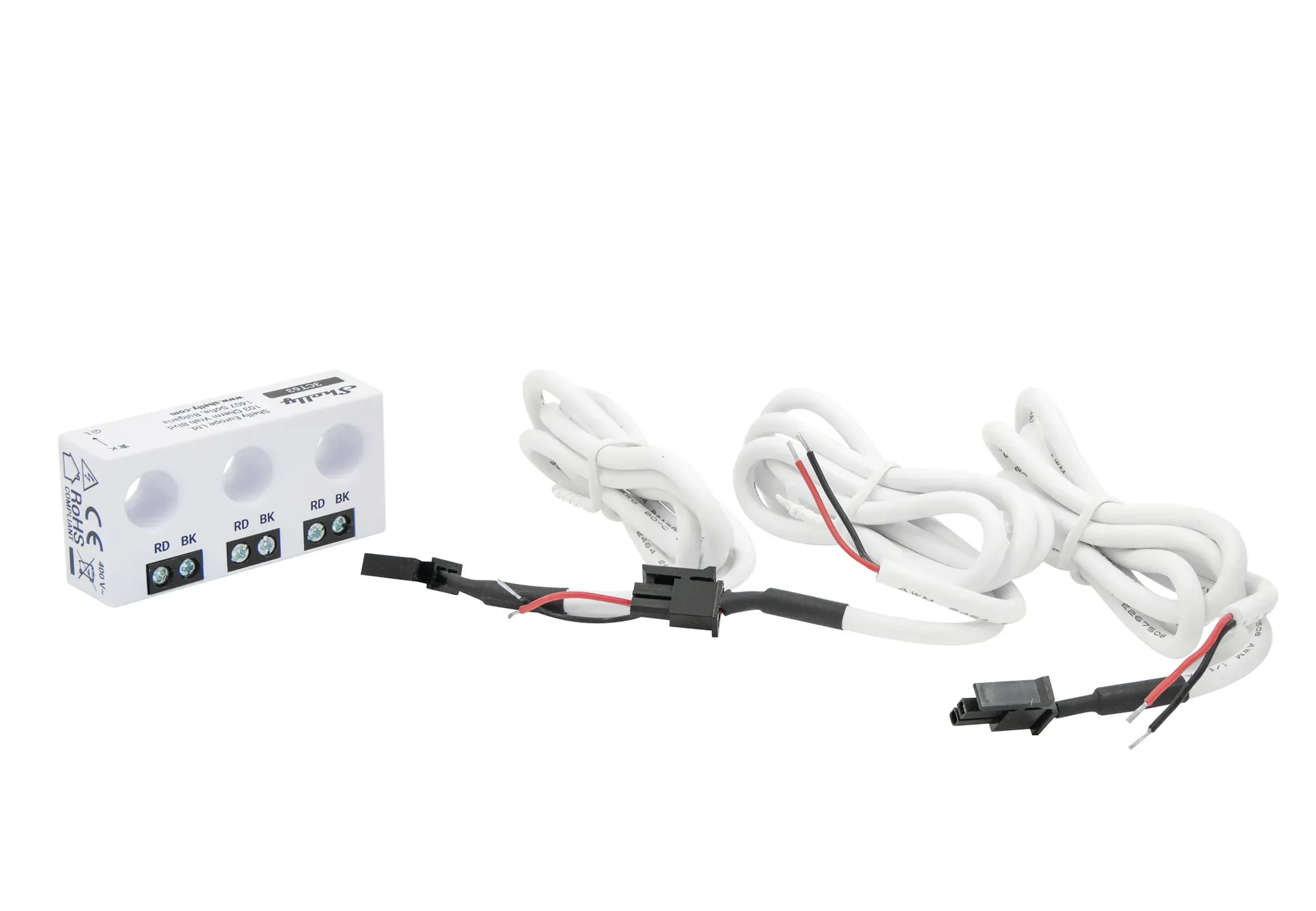

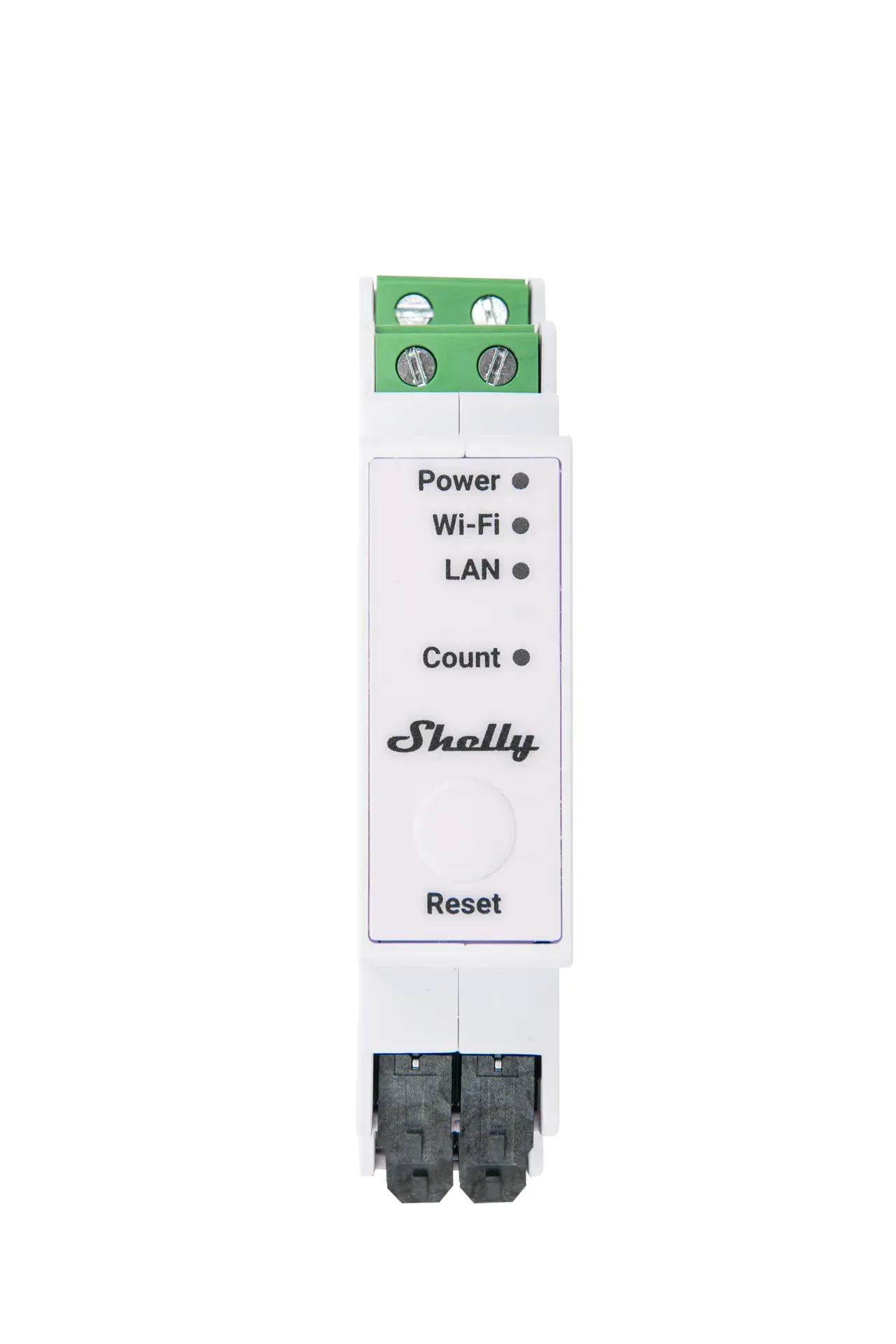

DIN-Schienen montierbarer, ein- oder dreiphasiger Energiezähler Der Shelly Pro 3EM-3CT63 ist ein DIN-Schienen montierbarer, ein- oder dreiphasiger Energiezähler. Er wird mit einem kombinierten Dreiphasen-Stromwandler (CT) geliefert, der direkt über einem Leistungsschalter montiert wird. Der Shelly Pro 3EM-3CT63 misst den Energieverbrauch präzise und kann in vielen Bereichen eingesetzt werden, z. B. zur Überwachung von Industriemaschinen, zur Energieeinsparung in Haushalten oder Büros und zur Verwaltung von elektrischen Lasten. *WICHTIG! Dieses Gerät hat kein integriertes Relais. Die Steuerung eines Schützes erfolgt über ein Shelly Pro Add-on, das am Shelly Pro 3EM-3CT63 angebracht wird. 4-Quadranten-Messung Montage auf DIN-Schiene Verschiedene Anschlussarten: Ein- oder drei- Phasen-Installationen Stromwandler-Anschluss: Berührungslose Messungen Optische Impulsanzeige des Energieverbrauchs Echtzeituhr: Gespeicherte Daten behalten korrekte Zeitstempel, auch wenn die Internetverbindung unterbrochen wird. Datenprotokolle: Bis zu 60 Tage Daten werden auf dem Gerät gespeichert und können später abgerufen werden Externe Schützsteuerung: Lasten können basierend auf Geräteautomatisierung oder Skripten gesteuert werden. Verfügbar mit dem zusätzlichen Shelly 3EM Switch Add-on Photovoltaik-kompatibel DARUM solltest Du dich für den shelly pro 3em-3ct63 entscheiden Professioneller Energiezähler Der Shelly Pro 3EM-3CT63 erfasst sowohl die akkumulierte Energie als auch die Momentanwerte von Spannung, Strom, Wirkleistung und Scheinleistung pro Phase/Kanal in Echtzeit. Er speichert die Daten im nichtflüchtigen Speicher und ermöglicht deren Abrufung über einen Zeitraum von bis zu 60 Tagen in Ein-Minuten-Intervallen. Zudem verfügt er über eine Echtzeituhr, die für eine stets korrekt eingestellte Uhrzeit sorgt – selbst wenn die Verbindung zu einem SNTP-Server unterbrochen werden sollte. Funktionen LAN-, WLAN- und Bluetooth-Konnektivität LAN-Verbindung für hohe Sicherheit und Zuverlässigkeit. Gleichzeitige Nutzung von WLAN und LAN, als Backup, wenn nötig. 4-Quadranten-Messung Messung kapazitiver und induktiver Lastarten von importierter und exportierter Wirkenergie. Genauigkeitsklasse B (Wirkenergie) Der Shelly Pro 3EM-3CT63 hat eine Messgenauigkeit von 1 Prozent. Leistungsmessung Überwacht einphasige elektrische Systeme mit bis zu drei Punkten gleichzeitig. Schnelle Benachrichtigung und mindestens 60 Tage Speicherung von 1-Minuten-Aufzeichnungen. MODBUS-Unterstützung Ermöglicht einen einfachen und schnellen Einsatz in bestehenden Industrieanlagen. Skriptfunktionen Der Shelly Pro 3EM-3CT63 unterstützt vollständig mJS-Skripting: Du kannst also weitere Features und Funktionalitäten erstellen. Technische Daten Eigenschaften Größe (H x B x T): Shelly Pro 3EM-3CT63: 94 x 19 x 69 mm / 3,70 x 0,75 x 2,71 Zoll Shelly 3CT63: 14 x 54 x 26 mm / 0,55 x 2,12 x 1,02 Zoll Gewicht: Shelly Pro 3EM-3CT63: 62 g Shelly 3CT63: 32 g CT Öffnung: Ø9 mm / Ø0,35 Zoll Drahtdurchmesser: 6 mm / 10 AWG Schraubklemmen max. Drehmoment: 0,4 Nm / 3,5 lbin Querschnitt des Leiters: Shelly Pro 3EM-3CT63: 0,5 bis 2,5 mm² / 20 bis 14 AWG (Voll-, Litzen- und Aderendhülsen) Shelly 3CT63: 0,2 bis 2,5 mm² / 24 bis 14 AWG (Voll-, Litzen- und Aderendhülsen) Abisolierlänge des Leiters: 6 bis 7 mm / 0,24 bis 0,28 Zoll Montage: Shelly Pro 3EM-3CT63: DIN-Schiene Shelly 3CT63: Freistehend auf Phasenkabel Gehäusematerial: Kunststoff Farbe des Gehäuses: Weiß Umwelt Umgebungstemperatur: -20 °C bis 40 °C Luftfeuchtigkeit: 30 % bis 70 % relative Luftfeuchtigkeit Max. Höhe ü.M.: 2000 m Elektrisch Stromversorgung: 100 – 260 V~ 50/60 Hz Eigenverbrauch des Geräts: < 3 W Shelly 3CT63 elektrische Festigkeit: 1000 V~, 60 sec Sensoren, Messgeräte Interner Temperatursensor: Ja Voltmeter (RMS für jede Phase): 100 – 260 V Voltmeter Genauigkeit: ±1 % Strommessgeräte (RMS über Stromwandler für jede Phase und Neutralleiter): 0 – 63 A Kompatible CT: 3CT63 Genauigkeit des Amperemeters: ±1 % (2 – 63 A) ±2 % (1 – 2 A) ±5 % (0 – 1 A) Leistungs- und Energiezähler: Wirk- und Scheinleistung Wirk- und Scheinenergie Leistungsfaktor Fundamentale Wirk- und Blindenergie Kanal-zu-Kanal-Kalibrierung Mindestlast: 500 W pro Kanal Schwellwert für keine Last: 30 VA pro Kanal Speicherung der Messdaten: Mindestens 60 Tage mit einer Datenauflösung von 1 Minute Datenexport: CSV für PQ-aufgezeichnete Werte Export im JSON-Format über RPC Radio WLAN HF-Band: 2400 – 2495 MHz Max. HF-Leistung: < 20 dBm Protokoll: 802.11 b/g/n Reichweite: Bis zu 50 m im Freien, bis zu 30 m in Gebäuden (abhängig von den örtlichen Gegebenheiten) Bluetooth Protokoll: 4.2 Frequenzband: 2400-2483,5 MHz Max. HF-Leistung: <4 dBm Reichweite: Bis zu 30 m im Freien, bis zu 10 m in Innenräumen (abhängig von den örtlichen Gegebenheiten) Mikrocontroller-Einheit CPU: ESP32-D0WDQ6 Flash: 8 MB Firmware-Funktionen WebHooks (URL-Aktionen): 20 mit fünf URLs pro Hook WLAN-Reichweitenverlängerer: Ja BLE Gateway Ja Skripting: Ja MQTT: Ja Verschlüsselung: Ja
