Beschreibung

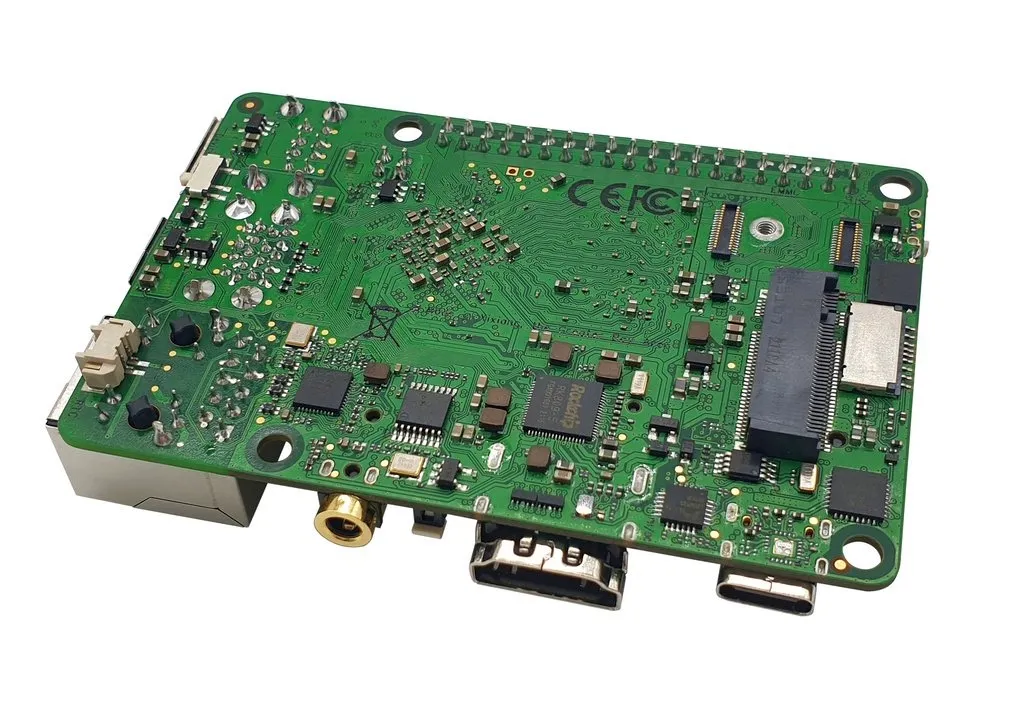

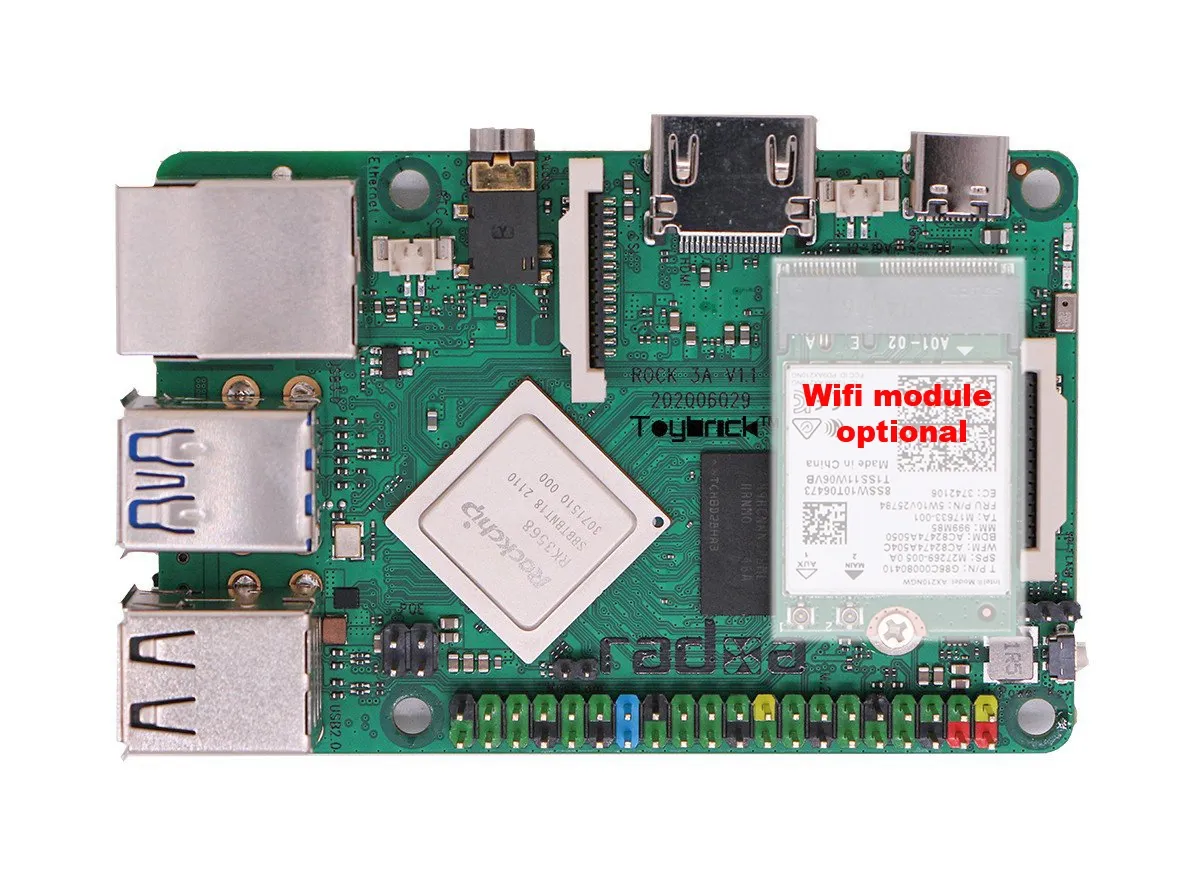

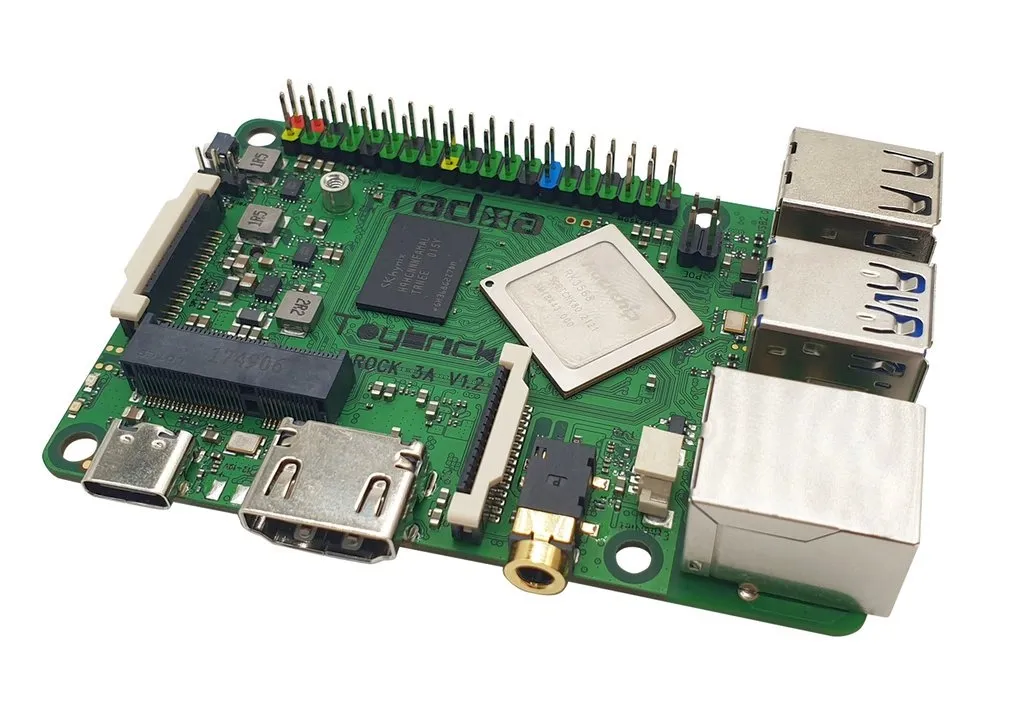

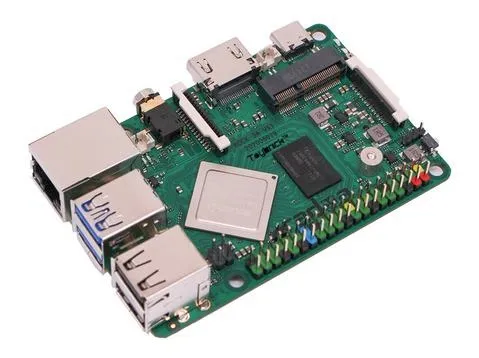

Rockchip RK3568 64bit Quad-Core basierter SBC Der SBC der neuesten Generation auf Basis des RK3568 im traditionellen Formfaktor. Herausragende Eigenschaften, höchste Flexibilität und führende Entwicklungsstandards machen diesen SBC mit Sicherheit zum Highlight des Jahres 2021 in diesem Marktsegment. Rock 3A Produkt-Details RK3568 64bit Quad-Core-Prozessor Quad Core Cortex-A55 mit bis zu 2GHz GPU Mali G52 GPU, OpenGL ES 1.1/2.0/3.2,OpenCL 2.0,Vulkan 1.1, hochleistungsfähiger dedizierter 2D-Prozessor NPU 0,8T NPU Speicher LPDDR4 64bit Zweikanal-LPDDR4@3200MT/s, 2, 4 & 8GB DRAM-Controller-Frequenz bis zu 1560MHz SPI-Flash 16MB SPI-Flash verlötet Wifi/BT Wifi/BT mit Unterstützung für externe M.2-Module eMMC-Modul (herausnehmbar) eMMC-Hochleistungsspeicher auf Industrieniveau, 16G/32G/64G/128G verfügbar Micro SD-Karte uSD-Steckplatz unterstützt bis zu 128G uSD-Karte M.2-Schnittstellen M.2-Anschluss M-Taste (unten) für NVMe mit PCIe 3.0 x2 Lanes Hinweis: M.2-Erweiterungsplatine plus Kühlkörper wird für die richtige Montage auf dem Rock 3 empfohlen M.2-Anschluss E-Taste (oben) für Konnektivität mit PCIe 2.0 x1/SDIO/UART, WiFi6-Karten werden unterstützt (bitte prüfen Sie die verfügbaren M.2 WiFi-Module) Anzeige HDMI HDMI 2.0 bis zu 4k@60 1x MIPI DSI Peripheriegeräte MIPI DSI 2 Lanes über FPC-Anschluss HDMI und MIPI DSI können gleichzeitig arbeiten und unterstützen den Spiegel- oder Erweiterungsmodus. Audio 3,5 mm Klinke mit Mikrofon mit verbesserter Mechanik HD-Codec, der bis zu 24-bit/96kHz Audio unterstützt. Kamera MIPI CSI MIPI CSI 2 Lanes über FPC-Anschluss, unterstützt bis zu 8MP Kamera USB 3.0 OTG x1 USB 3.0 HOST x1 Hardware-Schalter für Host/Gerät-Umschaltung, oberer dedizierter USB3.0-Kanal, unterer beide USB3.0-Anschlüsse können mit einem optionalen SATA-Breakout-Kabel im SATA-Modus konfiguriert werden (gemischter USB3.0/SATA-Modus) USB 2.0 HOST x2 Netzwerk Drahtlos/Bluetooth über optionale M.2 WiFi/ BLE Module LAN GbE LAN mit PoE-Unterstützung für die Stromversorgung über PoE ist ein zusätzlicher HAT erforderlich IO 40-pin Erweiterungsstecker : – 1 x UART – 2 x SPI-Bus – 2 x I2C-Bus – 1 x PCM/I2S – 1 x SPDIF – 1 x PWM – 1 x ADC – 6 x GPIO – 2 x 5V DC Stromeingang – 2 x 3,3V Stromanschluss Sonstiges RTC-Batterieanschluss für die Zeitsicherung Stromversorgung USB PD (neue Generation QC/PD Protokoll IC) Unterstützt USB Typ C PD 2.0, 9V/2A, 12V/2A Stromversorgung Qualcomm® Quick Charge™ Unterstützt QC3.0/2.0 Adapter, 9V/2A, 12V/1.5A Größe 85mm x 54mm
