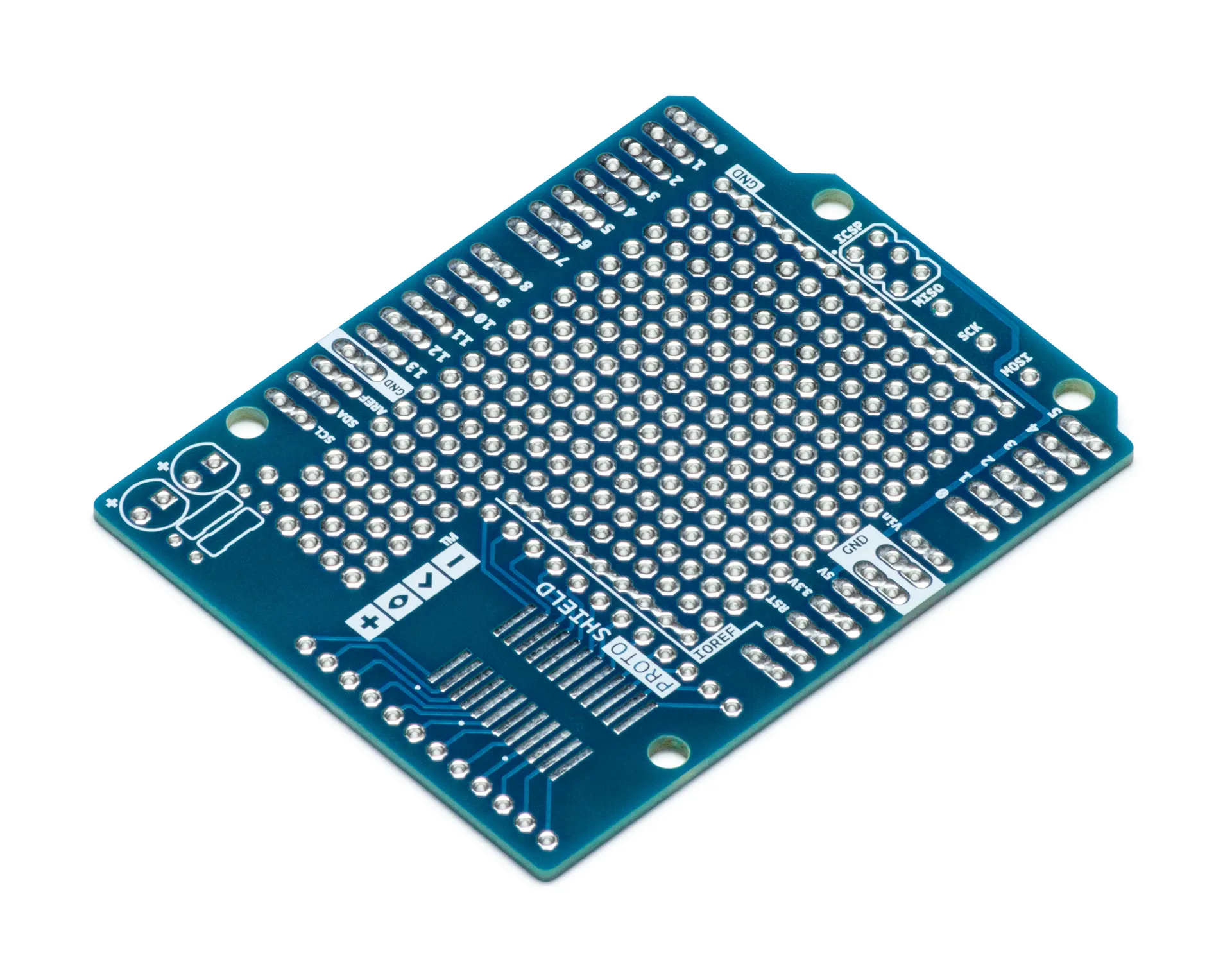

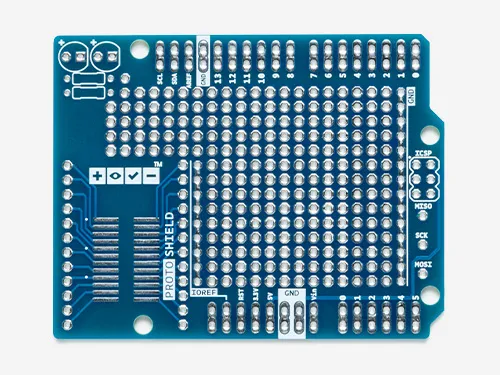

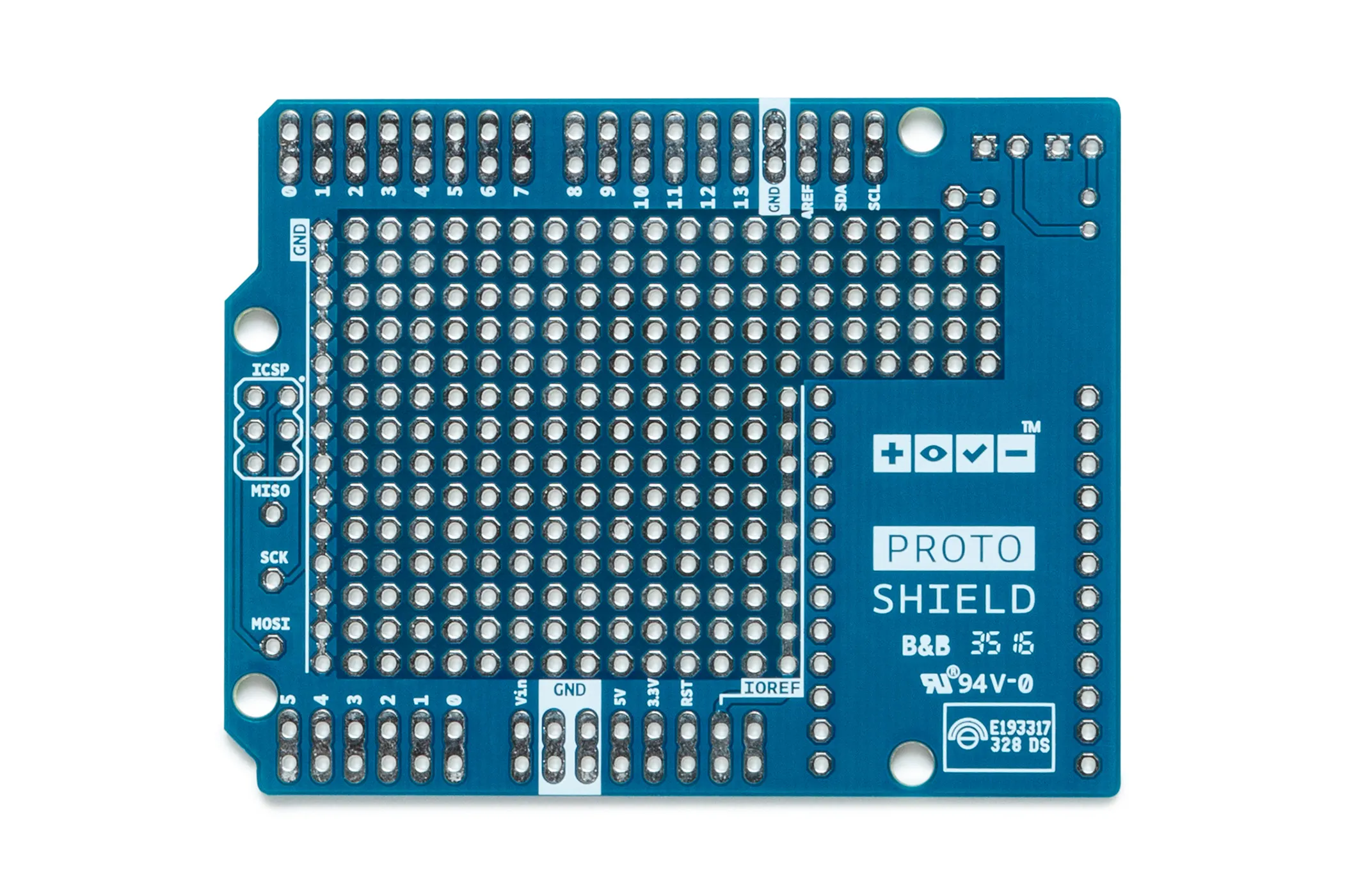

Arduino® Shield Proto (Prototyping)

Beschreibung

Prototyping! Mit dem Prototyping Shield machen Sie Ihre Projekte felsenfest. Es macht es Ihnen leicht, kundenspezifische Schaltungen und Lötelektronik direkt darauf zu entwerfen.

Arduino® Proto Shield Der ProtoShield macht es Ihnen leicht, eigene Schaltungen zu entwerfen. Sie können TH- oder SMD-ICs einfach auf dem Prototyping-Bereich löten, um sie mit Ihrem Arduino-Board zu testen. Der SMD-Bereich ist für maximal 24 Pins SOIC integrierte Schaltung ausgelegt und der TH-Bereich enthält viel Platz für die benötigten Komponenten rund um Ihr Projekt. Sie können sogar eine Mini-Breadboard (nicht im Lieferumfang enthalten) auf den Protobereich kleben, um einen lötfreien Betrieb zu ermöglichen. Der Proto-Bereich umfasst auch zwei Stromleitungen (IOREF und GND), zwei LED-Pads und SPI-Signale Breakout-Pads für Boards mit SPI nur auf dem ICSP-Header wie Zero.

Hauptmerkmale: – 1.0 Arduino Pinbelegung – 1 ICSP-Steckverbinder-Footprint – 2 LEDs und Widerstandsfläche – IOREF und GND Stromleitungen – SPI-Signalpads – 24-Pin SMD-Footprint (50 mils pitch)
