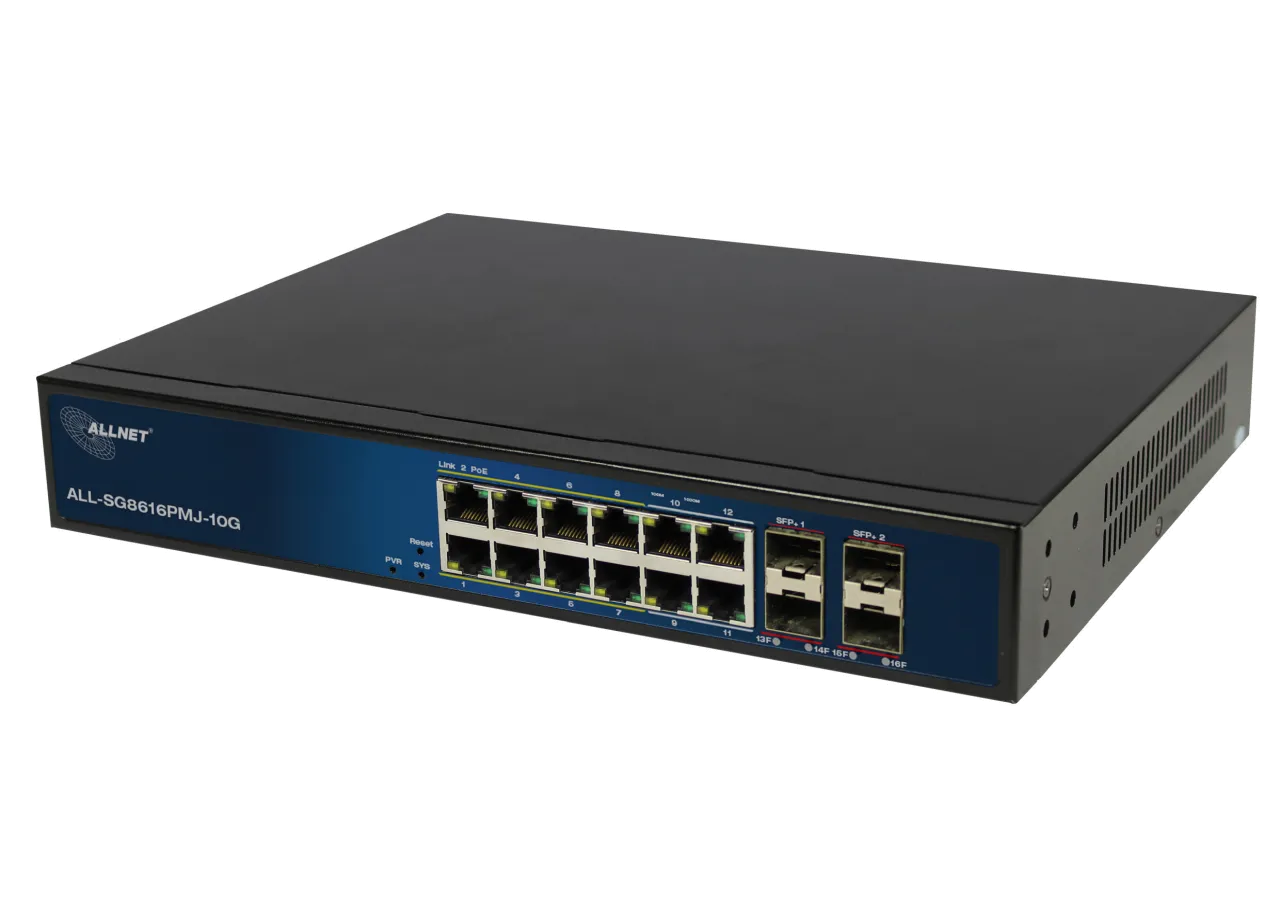

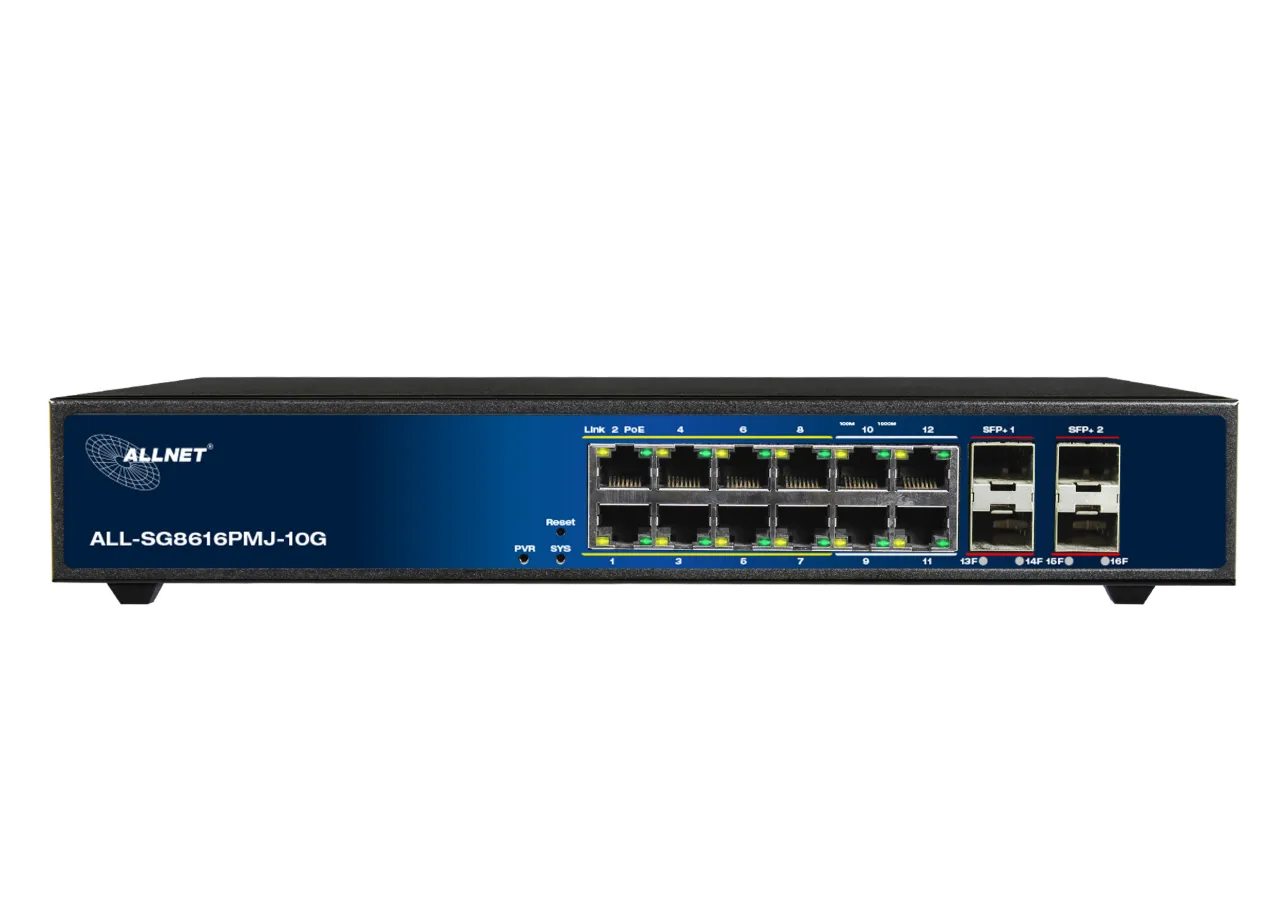

ALLNET Switch full managed Layer2+ 16 Port • 12x GbE • PoE Budget 130W • 8x PoE at • 4x Giga LAN • 4x SFP+ • 19″ • ALL-SG8616PMJ-10G

Beschreibung

ALLNET Switch full managed Layer2+ 16 Port • 12x GbE • PoE Budget 130W • 8x PoE at • 4x Giga LAN • 4x SFP+ • 19″ • ALL-SG8616PMJ-10G Highlights: L2+ verwalteter kommerzieller PoE-Glasfaser-Switch ist mit 12*10/100/1000Base-T RJ45-Ports und 4*1/10G SFP+ Glasfaser-Slot-Ports ausgestattet. Port 1-8 unterstützen IEEE 802.3af/at Standard POE, Einzelport POE Leistung bis zu 30W. Port 9-12 können 1GB Gigabit LAN unterstützen Port 13-16 können 1GB SFP Slots oder 10GB SFP+ Slots unterstützen Unterstützt verschiedene PoE-Management-Funktionen, einschließlich PoE-Schedule, PoE-PD-Alive usw. Unterstützt SFP DDM &amp Kabeldiagnose Unterstützt G.8032 ERPS, Selbsterkennungszeit &lt 20 ms Unterstützt 1588 V2.0, transparente Uhr Unterstützt Port-Aggregation 4KV Überspannungsschutz, 6KV Kontakt/8KV Luft ESD-Schutz 19 Zoll Winkel mit im Lieferumfang, Abmessungen: 280x214x43mm Der ALL-SG8616PMJ-10G ist ein Layer2+ 10G Uplink gemanagter PoE-Glasfaser-Switch. Er verfügt über 12×10/100/1000Base-T RJ45-Anschlüsse und 4×1/10G SFP+ Glasfaser-MiniGBIC Steckplatz-Anschlüsse. Port 1-8 Unterstützt PoE nach IEEE 802.3af/bei Standard-PoE-Stromversorgung. Single-Port-PoE-Stromversorgung erreicht 30W, und die maximale PoE-Ausgangsleistung beträgt 130W. Der Switch kann POE-Endgeräte wie z.B. Wireless AP, Webcam mit Strom versorgen, VoIP-Telefone, Gegensprechanlage für die visuelle Zugangskontrolle im Gebäude usw. über ein Patchkabel/Netzwerkkabel etc. Der Switch ist geeignet für Hotels, Campusse, Parks, Einkaufszentren, malerische Orte, Krankenhäuser, Fabriken Wohnheim und kleine und mittlere Unternehmen. Der ALL-SG8616PMJ-10G verfügt über die volle Layer2+ Netzwerkmanagement-Funktion, unterstützt IPV4/IPV6-Verwaltung, unterstützt statische Weiterleitung der vollen Leitungsrate der Route, unterstützt vollständige Sicherheitsschutzmechanismen, vollständige ACL/QoS-Richtlinie und reichhaltige VLANFunktionen und ist leicht zu warten und verwalten. Der Switch unterstützt mehrfache Netzwerkredundanz Protokolle STP/RSTP/MSTP und (ITU-T G.8032) ERPS(&lt50ms) zur Verbesserung der Verbindung Backup und Netzwerkzuverlässigkeit. Wenn das Netzwerk ausfällt, kann die Kommunikationschnell wiederhergestellt werden, um eine wichtige ununterbrochene Kommunikation für Anträge zu gewährleisten. Entsprechend den tatsächlichen Anwendungsanforderungen können Sie mehrere Anwendungsdienste wie PoE-Stromverwaltung, Hafenverkehrskontrolle, VLAN Division und SNMP über den Web-Netzwerkverwaltungsmodus gewährleisten/durchführen. 10Gbps Uplink-Kapazität für Anwendungen mit großer Bandbreite10G Ethernet ist ein großer Sprung in der Entwicklung von Ethernet. Die 10G SFP+-Steckplätze unterstützen Dual-Speed 10GBASE-SR/LR oder 1000BASE-SX/LX, d.h. der Administrator kann nun flexibel den geeigneten SFP/SFP+-Transceiver je nach Übertragungsdistanz oder -geschwindigkeit auswählen, um das Netzwerk effizient zu erweitern. Dies ist eine kostengünstige Lösung für KMU-Netzwerke, um die maximale Leistung von 10G-Netzwerken zu erreichen. Lösung für IPv6-NetzwerkeMit dem IPv6/IPv4-Dual-Stack und anderen Verwaltungsfunktionen ist das ALL-SG8616PMJ-10G die beste Wahl für Anbieter von IP-CCTV-Überwachungs-, VoIP- und Wireless-Lösungen zur Entwicklung von IPv6-Netzwerken. Gleichzeitig helfen sie KMUs, ihre Netzwerkinfrastrukturen ohne zusätzliche Investitionen auf das IPv6-Zeitalter umzustellen. Robuste Layer-2-FunktionenDer ALL-SG8616PMJ-10G kann für erweiterte Switch-Management-Funktionen programmiert werden, wie z. B. Port-Aggregation, Q-in-Q VLAN, Spanning Tree Protocol, QoS, Bandbreitensteuerung, ERPS, IGMP/MLD-Snooping usw. Der ALL-SG8616PMJ-10G ermöglicht den Betrieb eines Hochgeschwindigkeits-Trunks, der mehrere Ports kombiniert. Leistungsstarke SicherheitsfunktionenDas ALL-SG8616PMJ-10G bietet eine umfassende Zugriffskontrollliste (ACL) zur Durchsetzung der Sicherheit am Netzwerkrand. Sie kann verwendet werden, um den Netzwerkzugang zu beschränken, indem Pakete auf der Grundlage von Quell- und Ziel-IP-Adressen, TCP/UDP-Portnummern oder definierten typischen Netzwerkanwendungen abgelehnt werden. Der Schutzmechanismus umfasst auch 802.1x Port-basierte und MAC-basierte Benutzer- und Geräteauthentifizierung. Mit der privaten VLAN-Funktion kann die Kommunikation zwischen Edge-Ports verhindert werden, um die Privatsphäre der Benutzer zu schützen. Verbesserte Sicherheit und VerkehrskontrolleDas ALL-SG8616PMJ-10G unterstützt die Funktionen DHCP Snooping, IP Source Guard und Dynamic ARP Inspection, um IP-Snooping vor Angriffen zu schützen und ARP-Pakete mit ungültiger MAC-Adresse zu verwerfen. Der Netzwerkadministrator kann nun hochsichere Unternehmensnetzwerke mit deutlich weniger Zeit und Aufwand als bisher aufbauen. Benutzerfreundliches, sicheres ManagementFür eine effiziente Verwaltung ist die ALL-SG8616PMJ-10G Managed Switch-Serie mit Konsolen-, Web- und SNMP-Verwaltungsschnittstellen ausgestattet. Mit der Verwaltungsschnittstelle bietet der ALL-SG8616PMJ-10G eine benutzerfreundliche, plattformunabhängige Verwaltungs- und Konfigurationsmöglichkeit. Der ALL-SG8616PMJ-10G unterstützt SNMP und kann über jede Management-Software verwaltet werden, die auf dem Standard SNMP v1 oder v2 Protokoll basiert. Gleichzeitig bietet der ALL-SG8616PMJ-10G Cisco-ähnliche Befehle über Telnet oder den Konsolenport, so dass der Kunde keine neuen Befehle für diese Switches erlernen muss. Darüber hinaus bietet der ALL-SG8616PMJ-10G eine sichere Fernverwaltung durch Unterstützung von SSH, SSL und SNMP v3-Verbindungen, bei denen der Paketinhalt bei jeder Sitzung verschlüsselt werden kann. Intelligente SFP-DDM-FunktionDer ALL-SG8616PMJ-10G unterstützt die SFP-DDM-Funktion (Digital Diagnostic Monitor), die dem Netzwerkadministrator die einfache Überwachung von Echtzeitparametern der SFP- und SFP+-Transceiver ermöglicht, wie z. B. optische Ausgangsleistung, optische Eingangsleistung, Temperatur, Laservorspannung und Transceiver-Versorgungsspannung. PoE-Zeitplanfunktion zur Energieeinsparung Zum Schutz der Umwelt kann der ALL-SG8616PMJ-10G -Switch Ethernet PoE neben seiner Fähigkeit, hohe Wattleistungen zu liefern, die Stromversorgung effektiv steuern. Die PoE-Zeitplanfunktion hilft dabei, die PoE-Stromversorgung für jeden PoE-Port während bestimmter Zeitintervalle zu aktivieren oder zu deaktivieren, und ist eine leistungsstarke Funktion, die KMUs oder Unternehmen hilft, Strom und Geld zu sparen. Geplanter PD-Neustart Der intelligente PoE-Switch ALL-SG8616PMJ-10G ermöglicht es, jede der angeschlossenen PoE-IP-Kameras oder PoE-Wireless-Access-Points jede Woche zu einer bestimmten Zeit neu zu starten. Dadurch wird das Risiko eines Absturzes der IP-Kamera oder des AP aufgrund eines Pufferüberlaufs verringert. Redundanter Ring mit schneller Wiederherstellung für kritische Netzwerkanwendungen Der ALL-SG8616PMJ-10G unterstützt die redundante Ringtechnologie und verfügt über eine starke, schnelle Selbstwiederherstellungsfähigkeit, um Unterbrechungen und externe Eingriffe zu verhindern. Er integriert die fortschrittliche ITU-T G.8032 ERPS-Technologie, das Spanning Tree Protocol (802.1s MSTP) und ein redundantes Stromversorgungssystem in das industrielle Automatisierungsnetzwerk des Kunden, um die Systemzuverlässigkeit und Betriebszeit in rauen Fabrikumgebungen zu verbessern. In einem bestimmten einfachen Ringnetzwerk kann die Wiederherstellungszeit der Datenverbindung bis zu 20 ms betragen. 1588-Zeitprotokoll für industrielle Computernetzwerke Der ALL-SG8616PMJ-10G eignet sich ideal für Telekommunikations- und Carrier-Ethernet-Anwendungen und unterstützt MEF-Servicebereitstellung und Timing-over-Packet-Lösungen für IEEE 1588 und synchrones Ether JSON-Java Script Object Notation API Mit der JSON-API kann der ADMIN einen speziellen Benutzer erstellen und diesem Benutzer die Berechtigung für JSON erteilen. Wir haben uns auf 2 Funktionen konzentriert, die wir für wichtig halten. PoE ON/OFF &amp LAN Port Enabled/Disabled (für Switches mit PoE-Funktion) LAN Port Aktiviert/Deaktiviert (für Switches ohne PoE) Technical Details: Model ALL-SG8616PMJ-10G Port 12×10/100/1000Base-T RJ45 ports+ 4x 10G SFP+ Ports PoE port Port 1~8 support PoE (802.3af/at) Network Protocol IEEE802.3 10BASE-TIEEE802.3i 10Base-TIEEE802.3u 100Base-TXIEEE802.3ab 1000Base-TIEEE802.3z 1000Base-XIEEE802.3ae 10GBase-SR/LRIEEE802.3x Ethernet PortFeature 10/100/1000Base-T(X),Auto-sensing,Full/half duplexMDI/MDI-X self-adaption Fiber PortFeature Gigabit SFP /10G SFP+ interface (Fiber module is notincluded, need to order separately, module options includesingle/multi mode, single/dual fiber, LC) ForwardingMode Store and Forward (Full wire speed) SwitchingCapacity 64Gpps(Non-blocking) ForwardingRate@64byte 31.6Mpps MAC 32K Buffer Memory 32M Jumbo frames 9.6K TwistedPairTransmission 10BASE-T: Cat3,4,5 UTP(=100 meter) 100BASE-TX: Cat5 or later UTP(=100 meter) 1000BASE-X: Cat5e or later UTP(=100 meter) Optical Cable Multi Mode: 850nm 0-550MSingle Mode: 1310nm 0-40KM ,1550nm 0-120KM. Power SupplyPin Default: 1/2(+), 3/6(-) MAX / AveragePower Per Port 30W/15.4W Total PWR /Input Voltage 130W (AC100-240V) PowerConsumption Standby:&lt16W Full Load:&lt120W LED Power indicator : PWR ( green) system indicator : SYS (green) network indicator: Link (yellow) SFP fiber port :L/A(green) POE indicator : PoE (green) Power Supply Built in power supplyAC100~240V 50-60Hz 2.3A Operation TEMP/ Humidity -10~+40°C 5%~90% RH Non-condensing Storage TEMP /Humidity -20~+65°C 5%~95% RH Non-condensing Port lightningprotection Port lightning protection : 4KV 8/20us Managed Feature PoE Management Total power limit of PoE power supplyPoE output power allocation per port, close /af/atPoE output priority configuration for each portPoE working state display per portPower delay startPoE work and time scheduling Layer 3 Function Support L2+ managed function,Support IPV4/IPV6 managementSupport layer3 soft routing (weak three tier) forwarding,Support different network segments, communication betweendifferent VLANSupport static routing / default routing 128, 1024 ARP software VLAN Support port based VLAN (4K), IEEE802.1qSupport protocol based VLANSupport Access, Trunk, Hybrid three types of portconfigurationSupport QinQ configuration Port Aggregation Support LACPSupport static polymerizationSupport the largest 8 aggregation groups, each aggregationgroup supports 8 ports Spanning Tree STP (IEEE802.1d)RSTP (IEEE802.1w)MSTP (IEEE802.1s) Industrial RingNetwork Protocol Support G.8032 (ERPS), support 255 loops at most, andsupports 1024 devices per ring.The self healing time of the ring network is less than 20ms Multicast Support IGMP Snooping V1/V2 and support 1024 multicastgroups at most.Support the user’s quick departure mechanismSupport MLD Snooping V1/V2Support multicast VLAN Image Bi-directional traffic mirroring supporting the basic port QoS Diff-Serv QoSEach port supports 8 output queuesSupport 802.1p/DSCP priority mappingSupport queue scheduling mechanism (SP, WRR, SP+WRR)priority tag Mark/Remarkstream based packet filteringSupport for stream based redirectionSupport flow based speed limit ACL Support L2 to L4 packet filtering function, can match the first80 bytes of the message, provide based on the source MACaddress, destination MAC address, source IP address,destination IP address, IP protocol type, TCP/UDP port,TCP/UDP port range, VLAN and other definition ACL.Support ACL based on port and VLAN SafetyCharacteristics Support user grading management and password protectionSupport IEEE802.1X authentication / centralized MAC addressauthenticationSupport AAA&ampRADIUS authenticationSupport the number of MAC address learning restrictionsSupport MAC address black holeSupport SSH 2 to provide secure passwords for user login.Support SSL to ensure data transmission securitySupport port isolationSupport the speed limit function of ARP messageSupport IP source address protectionSupport ARP intrusion detection functionSupport against DoS attacks VLAN Support port based VLAN (4K), IEEE802.1qSupport protocol based VLANSupport Access, Trunk, Hybrid three types of portconfigurationSupport QinQ configuration Port Aggregation Support LACPSupport static polymerizationSupport the largest 8 aggregation groups, each aggregationgroup supports 8 ports Spanning Tree STP (IEEE802.1d)RSTP (IEEE802.1w)MSTP (IEEE802.1s) Industrial RingNetwork Protocol Support G.8032 (ERPS), support 255 loops at most, andsupports 1024 devices per ring.The self healing time of the ring network is less than 20ms Multicast Support IGMP Snooping V1/V2 and support 1024 multicastgroups at most.Support the user’s quick departure mechanismSupport MLD Snooping V1/V2Support multicast VLAN Image Bi-directional traffic mirroring supporting the basic port QoS Diff-Serv QoSEach port supports 8 output queuesSupport 802.1p/DSCP priority mappingSupport queue scheduling mechanism (SP, WRR, SP+WRR)priority tag Mark/Remarkstream based packet filteringSupport for stream based redirectionSupport flow based speed limit ACL Support L2 to L4 packet filtering function, can match the first80 bytes of the message, provide based on the source MACaddress, destination MAC address, source IP address,destination IP address, IP protocol type, TCP/UDP port,TCP/UDP port range, VLAN and other definition ACL.Support ACL based on port and VLAN DHCP Support DHCP ClientSupport DHCP SnoopingSuport DHCP ServeSuport DHCP Relay ManagementAnd Maintenance Support Console/AUX Modem/Telnet/SSH2.0 CLI commandline configurationSupport WEB network management (HTTPS)Support FTP, TFTP, XmodemSupport SNMP V1/V2C/V3Support one bond reductionSupport NTP clockSupport system work logSupport Ping detectionSupport cable state detectionSupport CPU instant utilization status viewSupport link layer discovery protocol LLDP SystemRequirements Web browser: Mozilla Firefox 2.5 or higher, Google browserchrome V42 or higher, Microsoft Internet Explorer10 or laterCat5e or later Ethernet cableTCP/ IP, network adapter and network operating system(Microsoft Windows, Linux or Mac OS X) installed on onevery computer in the network
