Beschreibung
ALLNET PoE Splitter-Mini/Extractor / Gigabit / 24W / 5V/12V Schaltbar / ALL-PS102G-AF-AT
nicht-isolierter Gigabit PD PoE-Splitter unterstützt IEEE802.3af/at-Standard, kompatibel mit PIN 12/36 & 45/78 Dual-Mode-Stromversorgung. Eingangsspannung: 44-57VDC, Ausgangsspannung: 5V oder 12VDC, und maximale Volllastleistung ist 24W.
Hightlights:
- Selbstanpassung der Gigabit-Rate, 8P Kupferkabel RJ45-Anschluss.
- Unterstützt IEEE802.3af/at Standard, sowohl Mid-Span ( 4/5+, 7/8- ) als auch End-Span ( 1/2+, 3/6- )
- Ausgangsspannung 5V/12VDC optional, geeignet für verschiedene Netzwerkanschlüsse
- Eingangsspannung 44-57VDC, Nennausgangsleistung 12W, mehr als 82% Wirkungsgrad
- Schutz gegen Kurzschluss, Überstrom und Übertemperatur
- 2000V Hochspannungsisolierung (Eingangsstufe zu Ausgangsstufe), weniger als 200mV Ausgangswelligkeit
- Inkl. ca. 10cm langem Hohlstecker Kabel auf Hohlstecker Außen= 5,5mm & Innen 2,1mm für Direkten Anschluß an Endgeräte mit Hohlstecker-Buchse

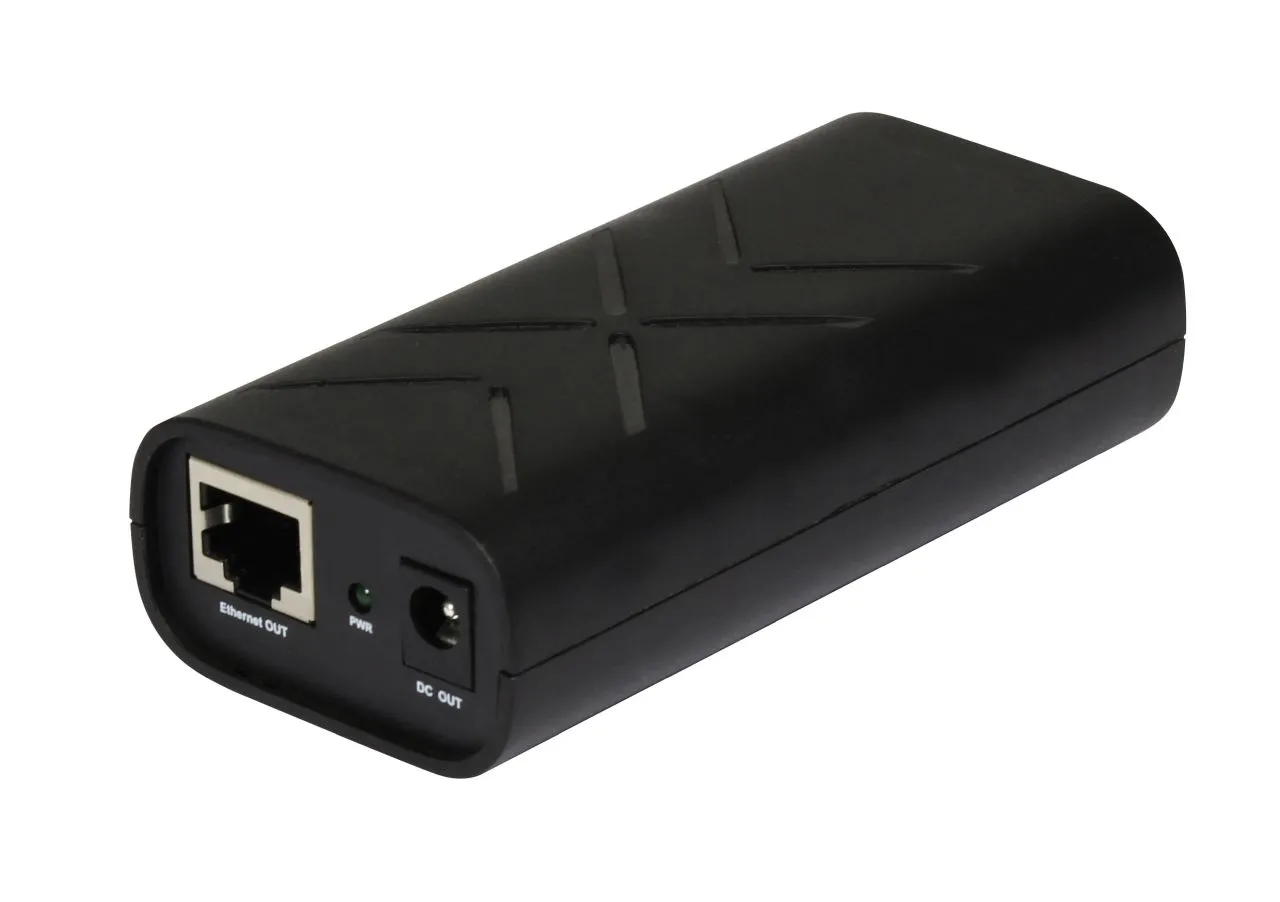

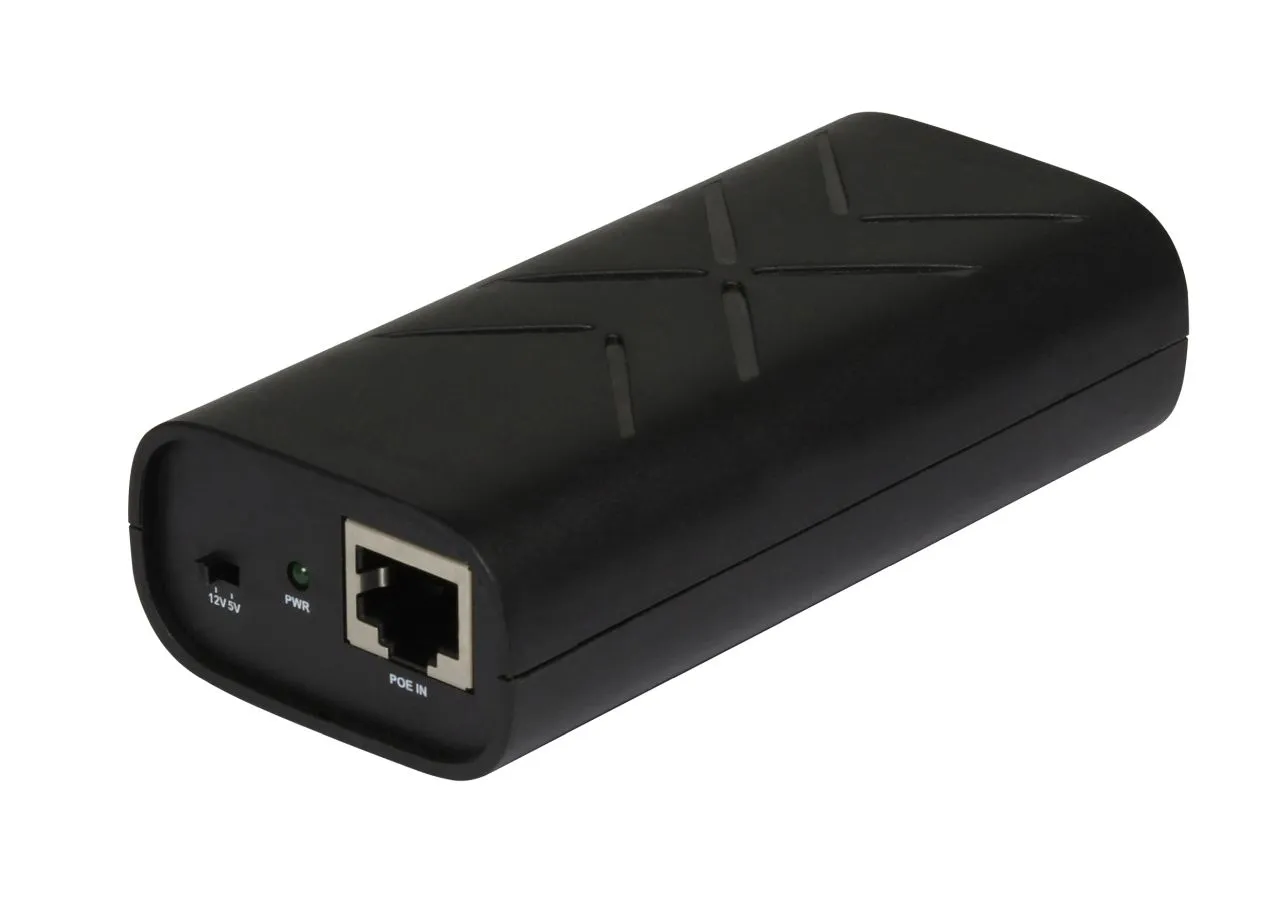

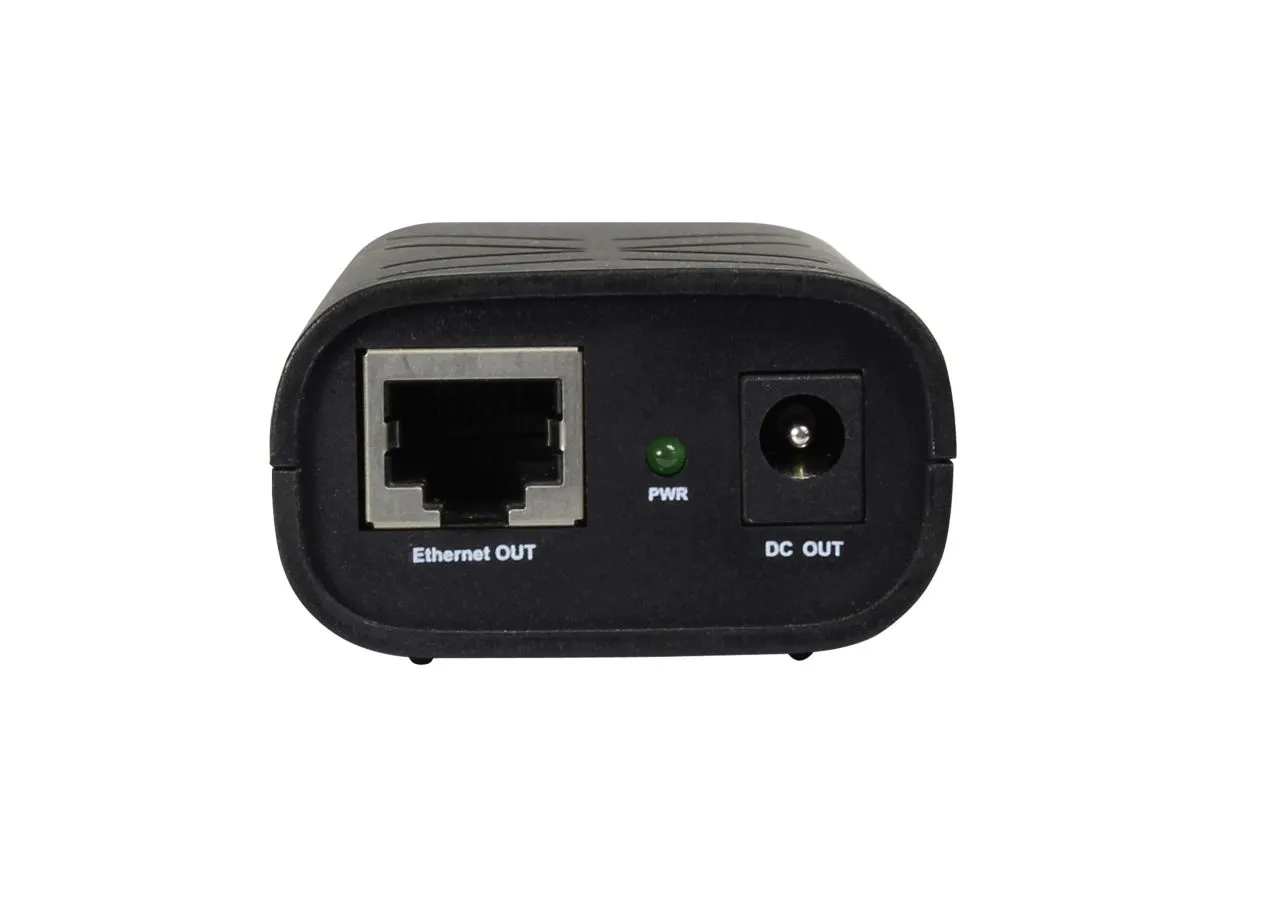

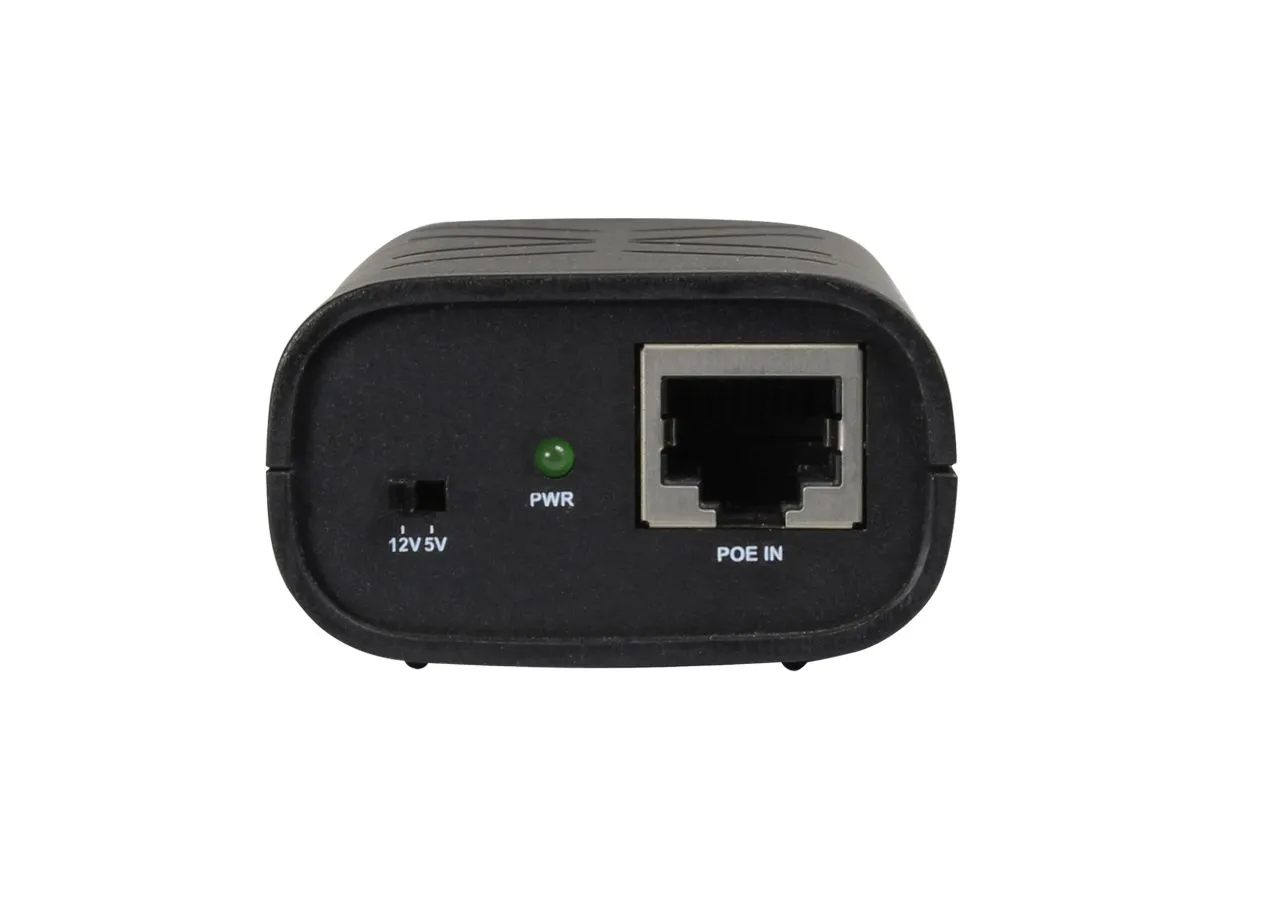

ALL-PS102G-AF-AT ist ein Gigabit-PD-PoE-Splitter, der von ALLNET unabhängig entwickelt wurde. Er hat einen 1x RJ45-Eingangsanschluss, 1x RJ45-Ausgangsanschluss und 1x DC 5,5mm / 2,1mm-Buchse. Der DC5V/12V-Ausgangsspannungswahlschalter ermöglicht den Anschluss von PoE-Switches an verschiedene Nicht-PoE-Netzwerkanschlüsse. Effektive Lösung der Sicherheitsüberwachung, drahtlose Netzwerke, begrenzt durch die Stromleitung Layout, reduzierte Systemverkabelung, verbesserte Systemstabilität und Sicherheit, und reduzierte Wartungskosten.
Der ALL-PS102G-AF-AT PoE-Splitter besteht aus ABS- und PC-flammhemmendem Kunststoffmaterial. Er entspricht dem IEEE802.3 af/at PoE-Standard und verfügt über zwei Stromversorgungsmodi: Endspan (1,2+, 3,6-) und Midspan (4,5+, 7,8-). Die Ausgangsleistung beträgt bis zu 24 W. Geringe Restwelligkeit, >82% Wirkungsgrad, 2KV Portschutzisolierung. Es verfügt über Kurzschluss-, Überstrom- und Übertemperaturschutz. Plug and Play, keine Konfiguration, einfach zu bedienen.
Technical Details:
Model |
ALL-PS102G-AF-AT |
Interface Characteristics |
|
Fixed Port |
2×10/100/1000Base-T RJ45 ports (Data) 1*DC5521 power socket(Power) |
Ethernet Port |
Ethernet port can support 10/100/1000Base-T auto-sensing, full/half duplex MDI/MDI-X self-adaption |
Network Characteristics |
|
Transmission Bandwidth (Rate) |
10/100/1000Mbps |
Twisted Pair Transmission |
10BASE-T: Cat3,4,5 UTP(≤100 meter) 100BASE-TX: Cat5 or later UTP(≤100 meter) 1000BASE-T:Cat5e or later UTP(≤100 meter) |
Output VoltageSwitch |
12V: DC12Voutput voltage (default) |
5V: DC5Voutput voltage |
|
Network Protocol and Indicator |
|
Network Protocol |
IEEE802.3 10BASE-T, IEEE802.3i 10Base-T IEEE802.3u 100Base-TX, IEEE802.3ab 1000Base-T IEEE802.3x |
LED Indicator |
PoE indicator: POE (green), Power indicator: PWR (green) |
PoE & Power Supply |
|
PoE Port (PD) |
PD port IEEE802.3af/at @ POE |
IEEE802.3 10BASE-T, IEEE802.3i 10Base-T IEEE802.3u 100Base-TX, IEEE802.3x |
|
Power Supply Pin |
1/2 (+), 3/6 (-),& 4/5 (+), 7/8 (-) |
Input Voltage |
44-57VDC |
Output Voltage |
Default 12VDC ±0.5V, optional 5VDC ±0.5V |
Power Consumption |
Standby<1W, Full Load<24W |
Conversion Efficiency (Output: Input) |
≥82% |
Physical Parameter |
|
Operation TEMP / Humidity |
-20~+55°C, 5%~90% RH Non condensing |
Storage TEMP / Humidity |
-40~+85°C, 5%~95% RH Non condensing |
Dimension (L*W*H) |
103*50*29mm |
Net /Gross Weight |
<0.08kg /<0.1kg |
Lightning protection / protection level |
Lightning protection: 4KV 8/20us Protection level: IP30 |
Marks |
CE |
