Beschreibung

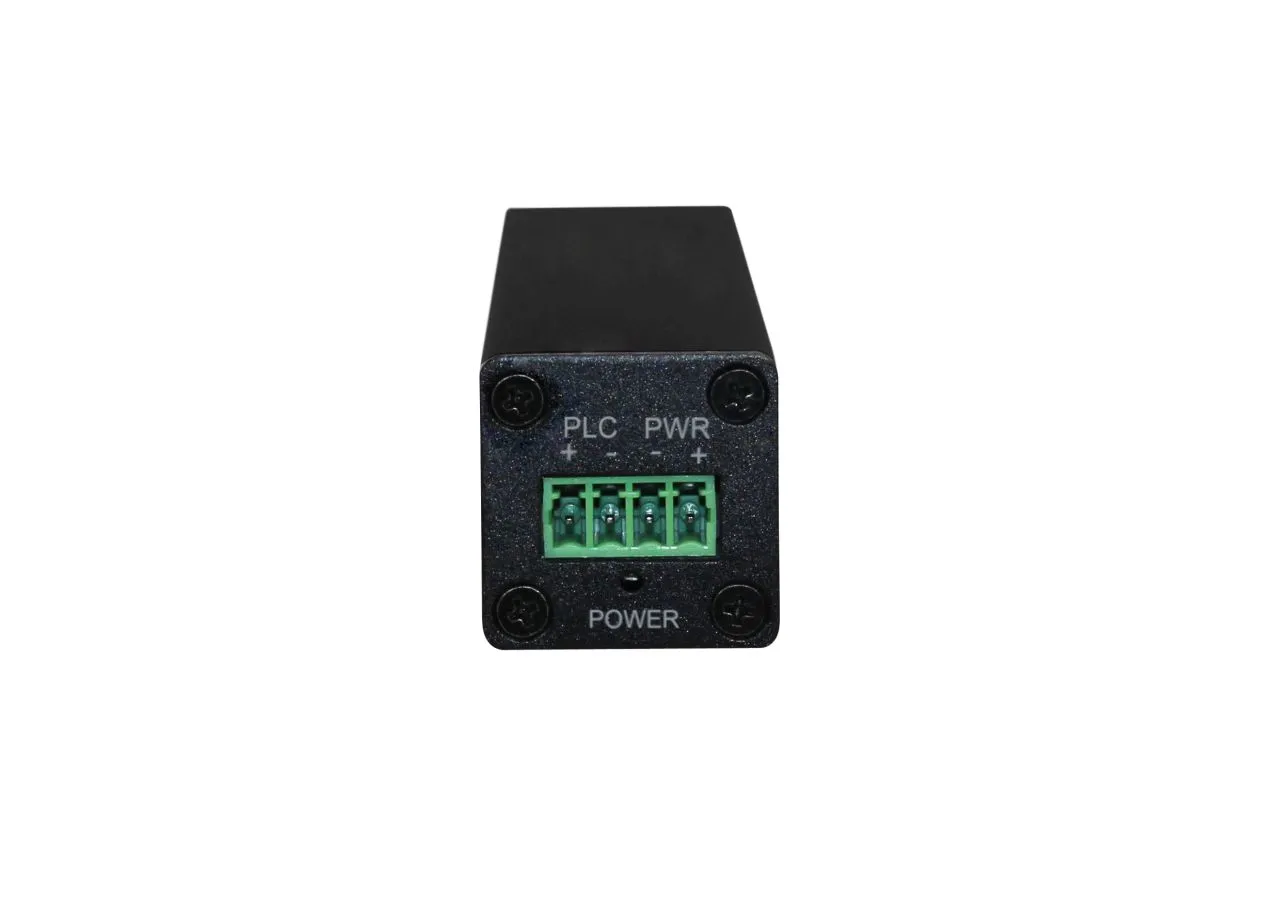

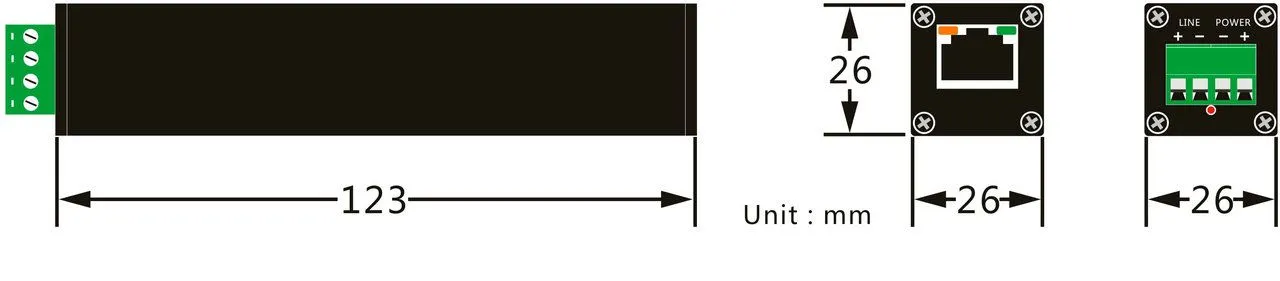

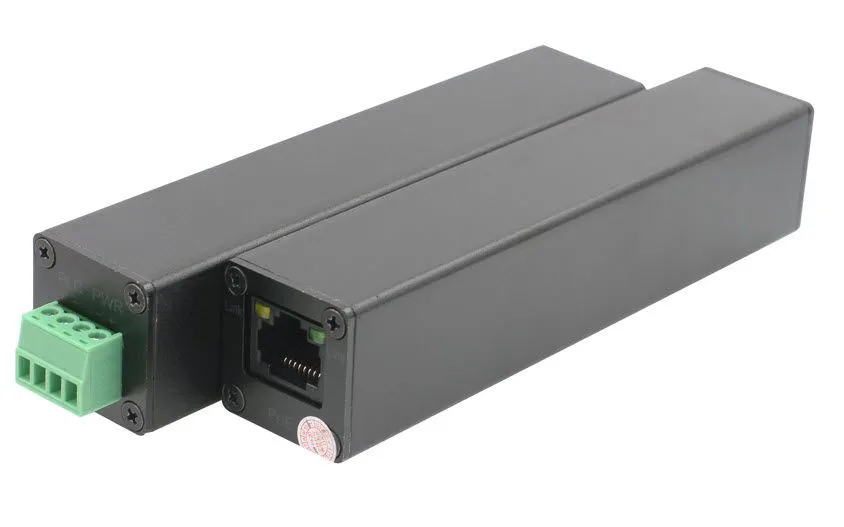

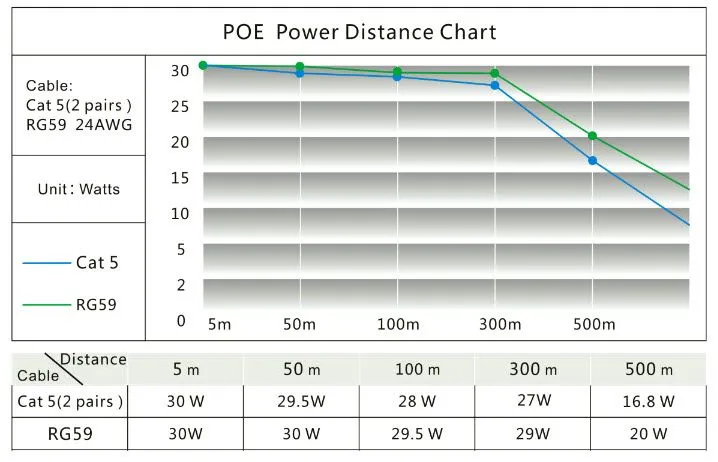

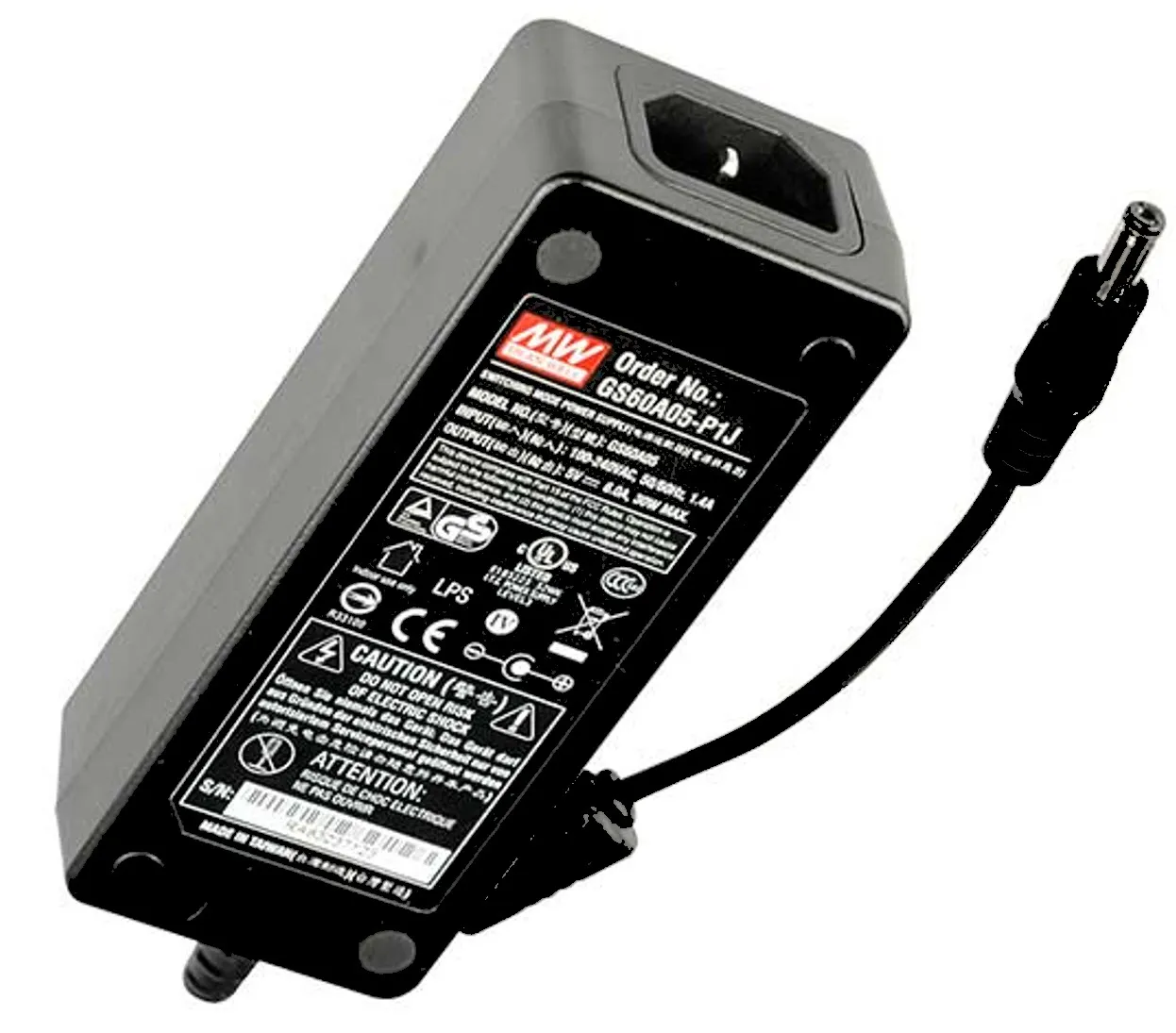

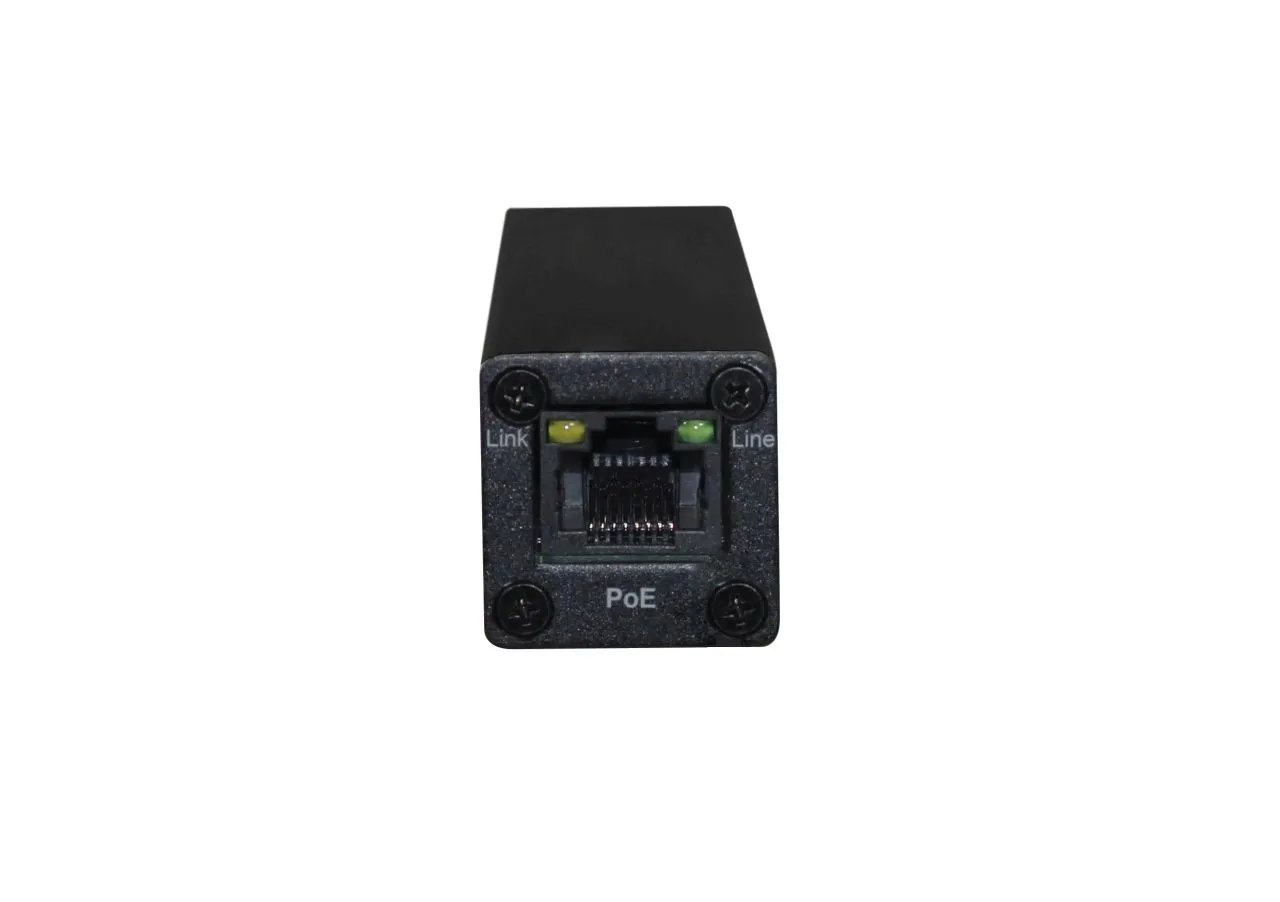

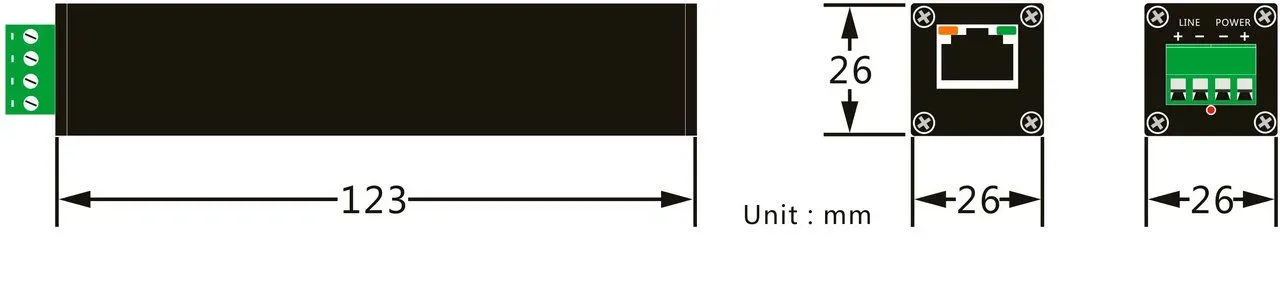

Highlights: PoE und Power via Zweidraht IEEE802.3af & bei v2 Serie jetzt NEU: IEEE802.3at Datenrate max. 200Mbps Maximale Distanz: 500m via Zweidraht Am Master wird ein ein 48VDC~57VDC Netzteil benötigt welches dabei ist, optionale Netzteile siehe Zubehör. inkl. Netzteil Überblick Das ALL-MC302v2P2WIRE-Set Set bietet Ihnen die Möglichkeit sowohl Daten als auch PoE über eine 2draht-Verbindung aufzubauen. Die Max. Kabellänge kann max. 500m betragen. Der Master muß mit einem Netzteil mit Strom versorgt werden und speist sowohl den Slave Adapter als auch das PoE Endgerät am Slave mit Daten und Strom. Das Set ist geeignet, um analoge Systeme durch eine existierende Kabel Infrastruktur aufzurüsten. Die kompakt Größe der Medienconverter eignet sich perfekt um alte Türstation durch eine neue IP Türstation zu ersetzen. Netzteil: Das GST-Konstantspannungs-Netzteile von Mean Well GST60A48-P1J ist ein zuverlässiges qualitativ hochwertiger Spannungswandler, um die AC-Eingangsspannung in eine Single-Ausgangs-Gleichspannung umzuwandeln. Dieses Modell arbeitet mit 60W/48V. Merkmale Stromversorgung im Konstantspannungsmodus Netzadapter Vollständig isoliertes Kunststoffgehäuse, IP64 Kühlung durch freie Luftkonvektion Klasse-2-Netzteil Dimension: Schnittstelle Beschreibung: Anschlussdiagram: Tabelle Leistung, Bandbreite und Entfernung Receiver <- -> Transmitter Cable 2×0.75 mm² Receiver power supply type DC 48-56 (30 W) DC 48-56 (60 W) Distance 100 M Bandwidth (Mbps) 83 83 PoE (W) 27 27 Distance 200 M Bandwidth (Mbps) 82 82 PoE (W) 26.5 27 Distance 300 M Bandwidth (Mbps) 80 80 PoE (W) 26.3 27 Distance 400 M Bandwidth (Mbps) 78.2 78.2 PoE (W) 22.8 27 Distance 500 M Bandwidth (Mbps) 76 76 PoE (W) 18.2 26.5 Receiver <- -> Transmitter Coaxial cable Receiver power supply type DC 48-56 (30 W) DC 48-56 (60 W) Distance 100 M Bandwidth (Mbps) 84.2 84.2 PoE (W) 26.6 27 Distance 200 M Bandwidth (Mbps) 83.4 83.4 PoE (W) 26.2 27 Distance 300 M Bandwidth (Mbps) 82 82 PoE (W) 26 27 Distance 400 M Bandwidth (Mbps) 80 80 PoE (W) 22.2 27 Distance 500 M Bandwidth (Mbps) 79 79 PoE (W) 17.8 26 Anmerkung: Die tatsächliche Datengeschwindigkeit und PoE-Leistung kann je nach den Umgebungsbedingungen und der Kabelqualität variieren. Technical Details: Ethernet Netzwerk Standards IEEE 802.3 10BaseT IEEE 802.3u 100BaseTX IEEE 802.3af Power over Ethernet PoE IEEE 802.3at Power over Ethernet PoE IEEE1901 PLC Up down Agreement CSMA/CA Transmission / Rate 500Mbps Physical Bandwidth 88Mbps Transmission Speed Cabling Cat5 or above Maximum Distance 100m Connector 1x RJ45 Twisted Pair Cabling Twisted pair Connector 2-pin terminal block Distance up to 500m@24AWG Datarate Downlink Up to 500Mbps Datarate Uplink Up to 500Mbps Technology Powerline Communication (PLC) Electric and Mechanical Input Power 48-57VDC (Terminal Block) Power Consumption =3.5W / PC PoE Standard IEEE802.3af / IEEE802.3af „NUR BEI v.2 SERIE“ Output Power Standard 48VDC IEEE802.3af / IEEE802.3at „ab v2 Serie“ Port RJ45 Dimmension (W x D x H) 123mm x 26mm x 26mm Weight 0,25kg Casing Aluminium Case Environmental Operating Temperature -20°C to 60°C Relative Humidity <95% (Non-condensation)
