Beschreibung

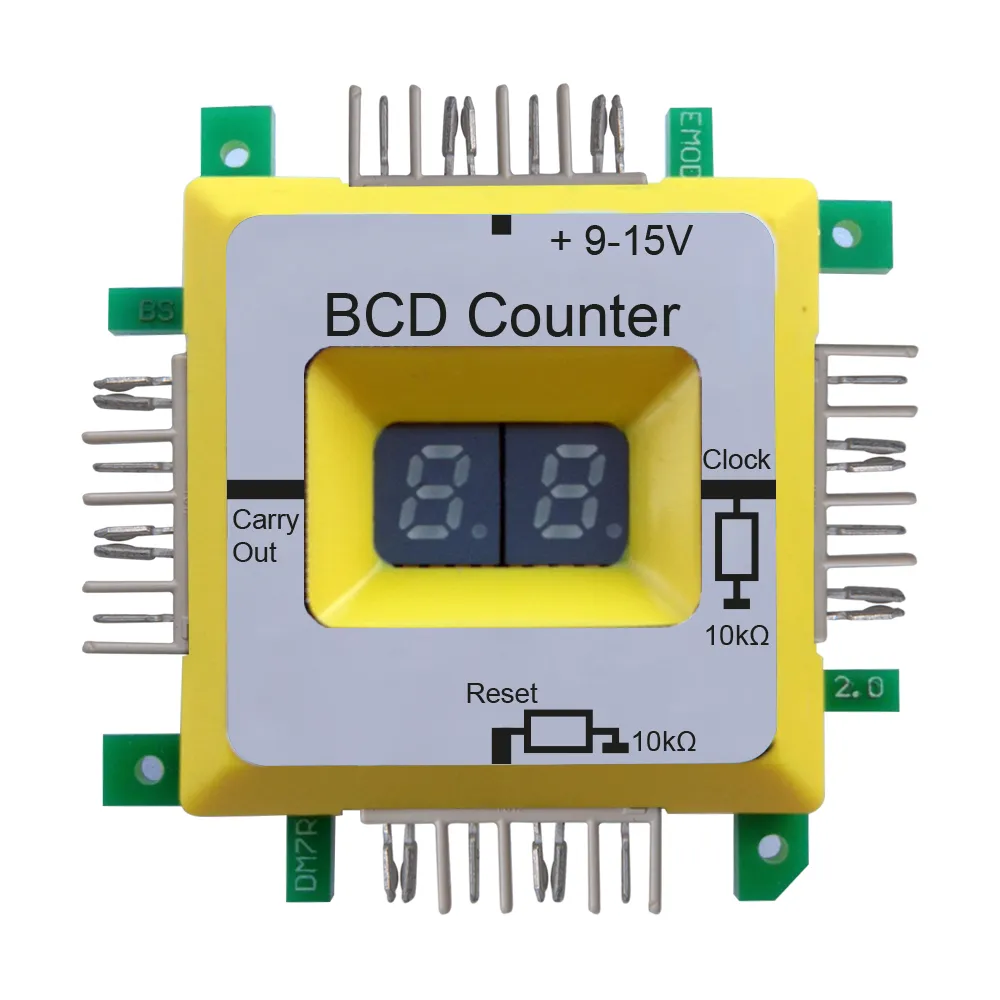

Der BCD-Counter-Brick basiert auf dem Synchron zähler-Baustein CD4518. Damit kann man auf einfache Weise einen 2-stelligen BCDZähler aufbauen. Takt- und Reset-Eingang sind über je einen 10 kΩ Pulldown-Widerstand mit Masse verbunden. Zur Kaskadierung mehrerer BCD-Zähler ist der Übertrag (Carry Out) der Zehner-Stelle herausgeführt. Clock-Eingang und Carry-Ausgang sind low-aktiv. Versorgungsspannung: +9..15 V.
