Beschreibung

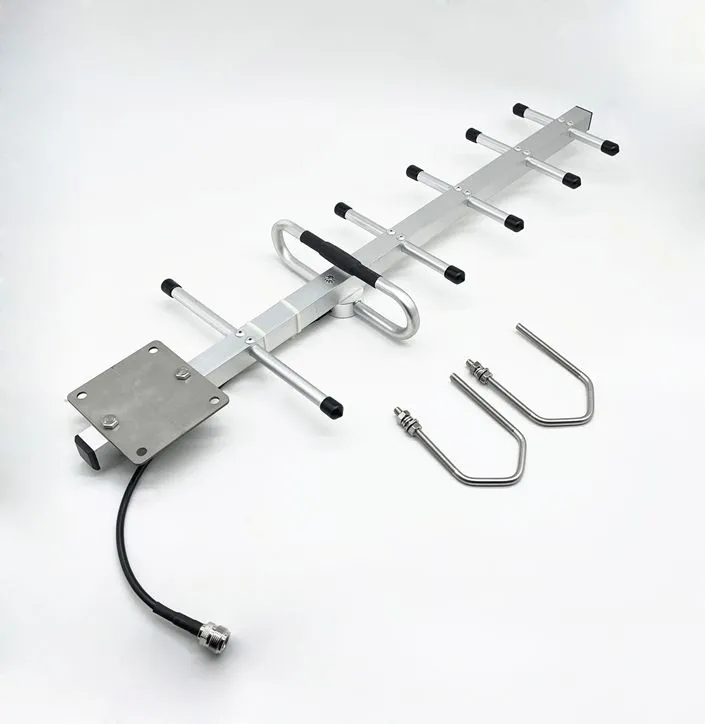

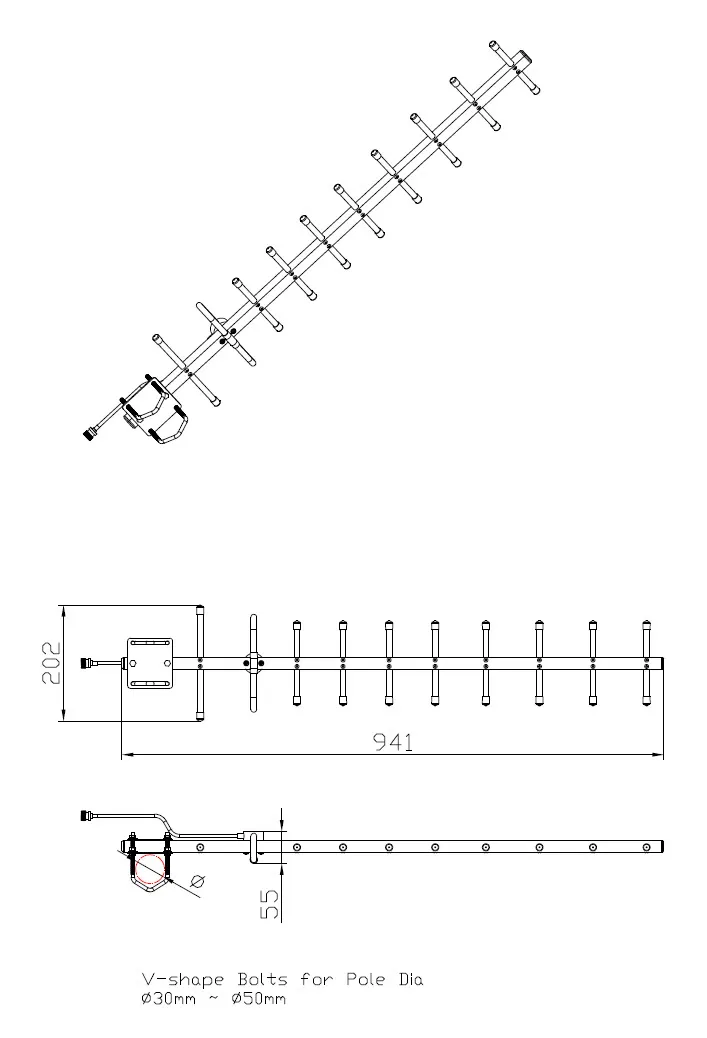

Highlights: 860~896MHz Yagi Antenne 6 Elements Gewinn: 12.5dbi (Mehr Details siehe Tabelle) Abstrahlwinkel: 42°/39° (Mehr Details siehe Tabelle) Impedance: 50 Ohm VSWR: <=1.4 Anschluss: N-Type Female (passende Anschlußkabel finden Sie im Zubehör) Abmessung: Länge = 941x202x55mm Windspeed: 200km/h Temperatur: -45°C ~ +75°C Montage: Mastmontage Verpackungsinhalt: Antenne und Montagezubehör Ideal für LoRA / Helium Network / Helium Miner/ IoT Endgeräte / 868MHz Systeme, oder die neue Technologie HaLow Yagi-Antennen gehören zu den Längsstrahlern und verwenden strahlungserregte Elemente. Yagi-Antennen bestehen aus einer Gruppe von aktiven und passiven (parasitären) Elementen, welche durch gegenseitige Mitkopplung ein gemeinsames stark ausgeprägtes Richtdiagramm erzeugen. Sie bestehen aus oft nur einem gespeisten Element mit einer Anzahl von parasitär strahlungsgespeisten Elementen. Robuste Konstruktion Hohe Verstärkung für hervorragende Punkt-zu-Punkt-Übertragung. Enge Abstrahlbreite und hohes F/B-Verhältnis minimieren Störungen durch andere Systeme Technical Details: Model ANT-868-10dbi-Yagi ANT-868-12.5dbi-Yagi ANT-868-14dbi-Yagi Electrical Specification WideBand: 806-896MHz Polarization Vertical Polarized / Horizontal Polarized Max Gain 10dbi 12.5dbi 14dbi H Beamwidth (-3dB, V-Pol) 73° ± 7° 42° ± 5° 33° ± 5° E Beamwidth 55° ± 5° 39° ± 3° 30° ± 5° VSWR <1.4 Nominal Impedance 50 ohm F/B Ratio >15dB >17dB >20dB Max Power 100watts Mechanical Specification Connector N-Female Radome Fiberglass, Dia 20mm Color White/Grey Dimension 582 * 202 * 55mm 941 * 202 * 55mm 1297 * 202 * 55mm Weight incl Mount Kit 0.7kg 0.9kg 1.2kg Max windload 200km/h, 125mph Working Temperature Range -45°C to +75°C Storage Temperature -50°C to +75°C Antenna Test Data: Mechanical Dimmension:
